Controle en ontwerp staalverbindingen volgens de EN 1993-1-8
De RF- / FRAME-JOINT Pro add-on module maakt en classificeert starre boutverbindingen tussen kolommen en horizontale balken. De starre boutverbindingen zijn ontworpen met behulp van de ultieme belastingmethode en de componentenmethode volgens Eurocode 3 of DIN 18800.
Optioneel is het mogelijk om verstijvers, aanvullende lijfplaten en steunplaten aan te brengen en om de geometrische haalbaarheid van verbindingen te controleren met betrekking tot de grootte van de sleutel die wordt gebruikt voor het aandraaien van schroeven.
Mogelijkheden
- Import van materialen, doorsneden en interne krachten van RFEM / RSTAB
- Grafische weergave van de eenheidscontrole en stijfheidsclassificatie van de staalverbinding
- Ontwerp van knieverbindingen, T-verbindingen, dwarsverbindingen en continue kolomverbindingen met I-vormige doorsneden
- Handmatige specificatie van verbindingen (voor herberekening zonder een RFEM / RSTAB-model, bijvoorbeeld)
- Verbindingen met met meerdere boutrijen mogelijk
- Ontwerp van positieve en negatieve verbindingsmomenten
- Verschillende hellingen van rechter en linker horizontale balken en toepassing op frames van duo-en monopitch-daken
- Overweging van extra flenzen in horizontale balk (console), bijvoorbeeld in het geval van taps toelopende doorsneden
- Symmetrische en asymmetrische T-verbindingen of kruisverbindingen
- Dubbelzijdige verbinding met verschillende dwarsdoorsnedediepte rechts en links
- Automatisch voorontwerp van de boutindeling en vereiste verstijvers
- Optionele ontwerpmodus met mogelijkheid om alle boutafstanden, lassen en plaatdiktes te specificeren
- Schroefbaarheidscontrole met verstelbare afmetingen van gebruikte sleutels
- Verbindingsclassificatie door stijfheid en berekening van de veerstijfheid van verbindingen die worden beschouwd bij de bepaling van de interne krachten
- Controleer tot 45 individuele ontwerpen (componenten) van de verbinding
- Automatische bepaling van de maatgevende interne krachten voor alle individuele ontwerpen
- Verbindingsgrafieken in renderingmodus met specificaties van materiaal, plaatdikte, lassen, boutafstand en alle afmetingen voor constructie
- Geïntegreerde en flexibel uitbreidbare instellingen van nationale bijlagen volgens de norm EN 1993-1-8
- Automatische omzetting van interne krachten van structurele analyse naar respectievelijke secties, ook voor excentrische staafverbindingen
- Automatische bepaling van initiële stijfheid Sj,ini van de verbinding
- Gedetailleerde plausibiliteitscontrole van alle afmetingen inclusief specificaties van invoerlimieten (voor randafstanden en gatafstand, bijvoorbeeld)
- Optionele overdracht van drukkrachten in een kolom door contact
- Mogelijkheid om de dwarsdoorsnedediepte van horizontale liggers bij taps toelopende verbindingen bij te werken na optimalisatie van de verbindingsgeometrie in de module
- Stuklijst en tekeningen met overzicht van onderdelen zoals verstijvers, opdikplaten, …
- Controleerbare en overzichtelijke rekennota
Invoer
De RF- / FRAME-JOINT Pro add-on-module ontwerpt verbindingen van structuren berekend in RFEM / RSTAB. Als er geen RFEM / RSTAB-model beschikbaar is, kunt u de geometrie en laadgegevens handmatig definiëren, bijvoorbeeld om externe berekeningen te controleren.
Ontworpen knooppunten worden meestal geïmporteerd uit RFEM / RSTAB. De module herkent automatisch alle aangesloten leden en wijst er een verbindingstype aan toe. Afhankelijk van het verbindingstype, kunt u verdere details definiëren van ribben, steunplaten, lijfplaten, bouten, lassen en gatafstand. Als belasting kunt u elke belastinggeval-, combinatie- of resultaatcombinatie selecteren in RFEM / RSTAB.
In het geval van de berekeningsmodus “voorlopig ontwerp” voert RF- / FRAME-JOINT Pro de eerste berekeningsstap uit om toepasbare lay-outs voor te stellen. Nadat u de relevante lay-out hebt geselecteerd, geeft de module alle ontwerpen weer in gedetailleerde resultaattabellen en verschillende grafische weergaven.
Ontwerp
De RF- / FRAME-JOINT Pro add-on module voert de volgende ontwerpen uit volgens de normen EN 1993-1-8 of DIN 18800:
- Balk-kopplaat en kolomflens volgens de plastische scharniertheorie
- Trek van bouten (inclusief contactkrachten)
- Bouten belast op afschuiving
- Introductie van trekkracht in kolomlijf en balklijf
- Knikanalyse van platen
- Introductie van compressiekracht in kolombaan en knikontwerp van lijfplaat
- Indien nodig:
- Ontwerp van diagonale verstijvers
- Verstijvers in het lijf
- Aanvullende lijfplaten
- Introductie van drukkracht in horizontale balk
- Ontwerp van lassen
Resultaat

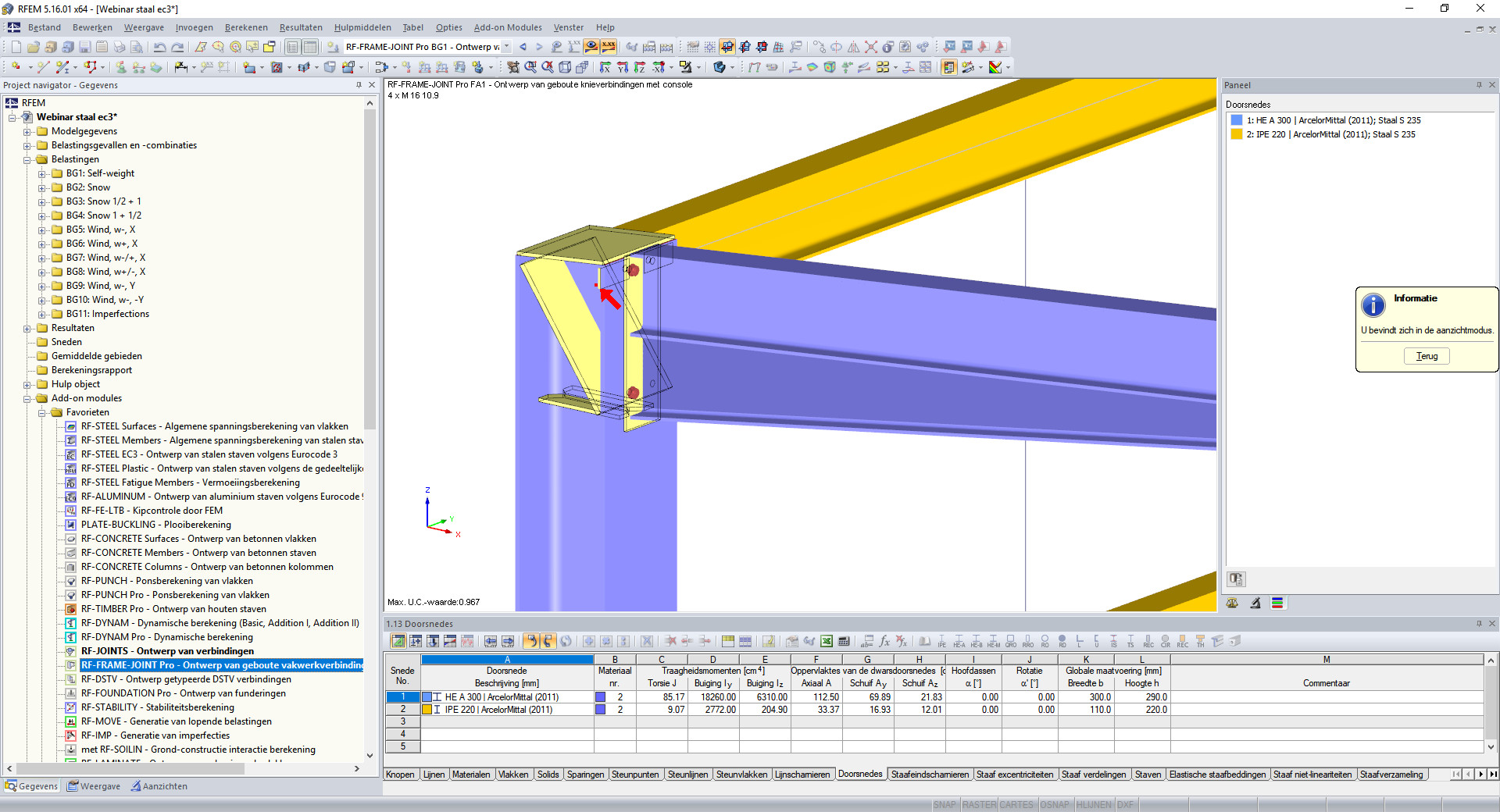

Ten eerste combineert de module de ontwerpen van de kolom en de horizontale ligger en geeft deze de geometrie van de verbinding weer in een resultaattabel. De andere resultatentabellen bevatten alle belangrijke ontwerpdetails zoals belastingscapaciteit van schroeven, lasspanningen of verbindingsstijfheden. Alle verbindingen worden gevisualiseerd in een grafische 3D-weergave.
U kunt direct de afmetingen, materiaaleigenschappen en lassen zien die belangrijk zijn voor de constructie van de verbinding en deze afdrukken. Het is mogelijk om de verbindingen in RF- / FRAME-JOINT Pro of rechtstreeks in het RFEM / RSTAB-model te visualiseren. Alle afbeeldingen kunnen worden opgenomen in het RFEM / RSTAB afdrukrapport of direct worden afgedrukt. Grafische resultaten bieden de mogelijkheid van een optimale visuele controle vanaf de ontwerpfase.
