Vergelijking van resultaten met gedefinieerde limieten
De RF- / LIMITS add-on-module analyseert de draagkracht van elementen, uiteinden, knooppunten, knoopsteunen en oppervlakken door middel van een gedefinieerde ultieme belastingscapaciteit.
Mogelijkheden
- Ontwerp van einden, staven, knoopondersteuning, knooppunten en oppervlakken
- In rekening brengen van gespecificeerde ontwerpgebieden
- Controle van afmetingen van de doorsnede
- Ontwerp volgens EN 1995-1-1 (Europese norm voor houtconstructies) inclusief de respectieve nationale bijlagen + DIN 1052 + DSTV DIN EN 1993-1-8 + ANSI / AWC – NDS 2015 (Amerikaanse norm)
- Ontwerp van verschillende materialen zoals staal, beton en anderen
- Normonafhankelijke controles aan te maken door de gebruiker
- Uitbreidbare bibliotheek inclusief houtbevestigingsmiddelen (SIGHA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP) en stalen bevestigingsmiddelen (gestandaardiseerde verbindingen in staalconstructieontwerp volgens DIN EN 1993-1-8)
- Ultieme belastingscapaciteiten van houten balken door bedrijven STEICO en Metsä Wood beschikbaar in de bibliotheek
- Link met MS Excel
- Optimalisatie van verbindingselementen (het meest belaste element wordt berekend)
Invoer

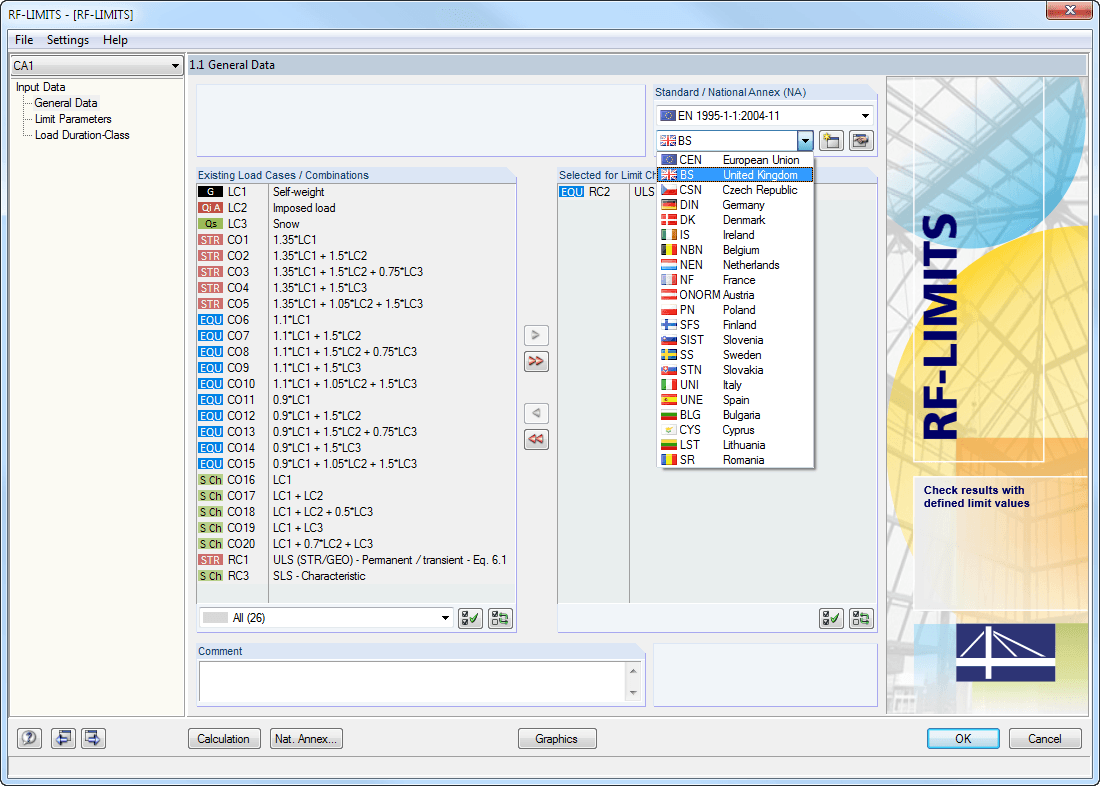

Nadat u belastingen hebt geselecteerd die nodig zijn voor de limietcontrole en de relevante norm, kunt u indien nodig limietbelastingen definiëren in het venster Parameters 1.2-limiet. Naast de fabrikanten die zijn opgenomen in de limietbibliotheek, is het mogelijk om door de gebruiker gedefinieerde controles toe te voegen.
Nadat u alle limietelementen voor het houtontwerp hebt geselecteerd, kunt u optioneel de lastenduurklasse definiëren. Dit modulevenster is echter alleen beschikbaar voor houtbevestigingsontwerp volgens EN 1995-1-1 of DIN 1052.
Ontwerp en resultaat

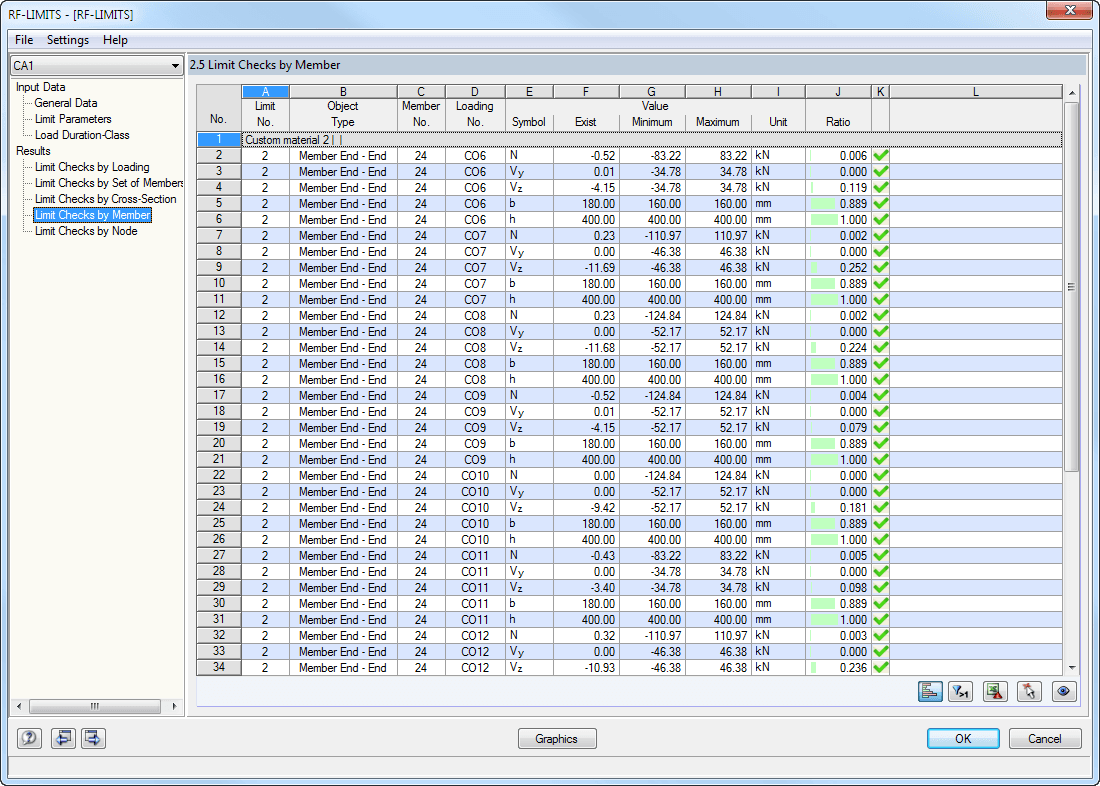

In eerste instantie worden de ontwerpen van de maatgevende verbindingen weergegeven voor het respectieve belastingsgeval/combinatie. Bovendien is het mogelijk om resultaten afzonderlijk weer te geven voor staafverzamelingen, oppervlakken, dwarsdoorsnede, staven, knooppunten en knoopondersteuning.
U kunt de weergegeven resultaten verminderen met behulp van de filterfunctie en zo een overzichtelijk resultaatoverzicht creëren.
