Stand-alone rekensoftware CRANEWAY

Berekening en controle van kraanbaanliggers

Het stand-alone programma CRANEWAY berekent kraanbaanliggers volgens de volgende normen:

  •  EN 1993‑6:2008‑09 (Eurocode 3)
  •  DIN 4132:1981‑02 en DIN 18800:1990‑11

In het geval van een controle volgens de EN 1993-6 kan een constructeur kiezen tussen een hangkraan of bovenloopkraan. Een hangkraan loopt over de onderflens van de I-ligger en de bovenloopkraan loopt over de bovenflens.



Mogelijkheden

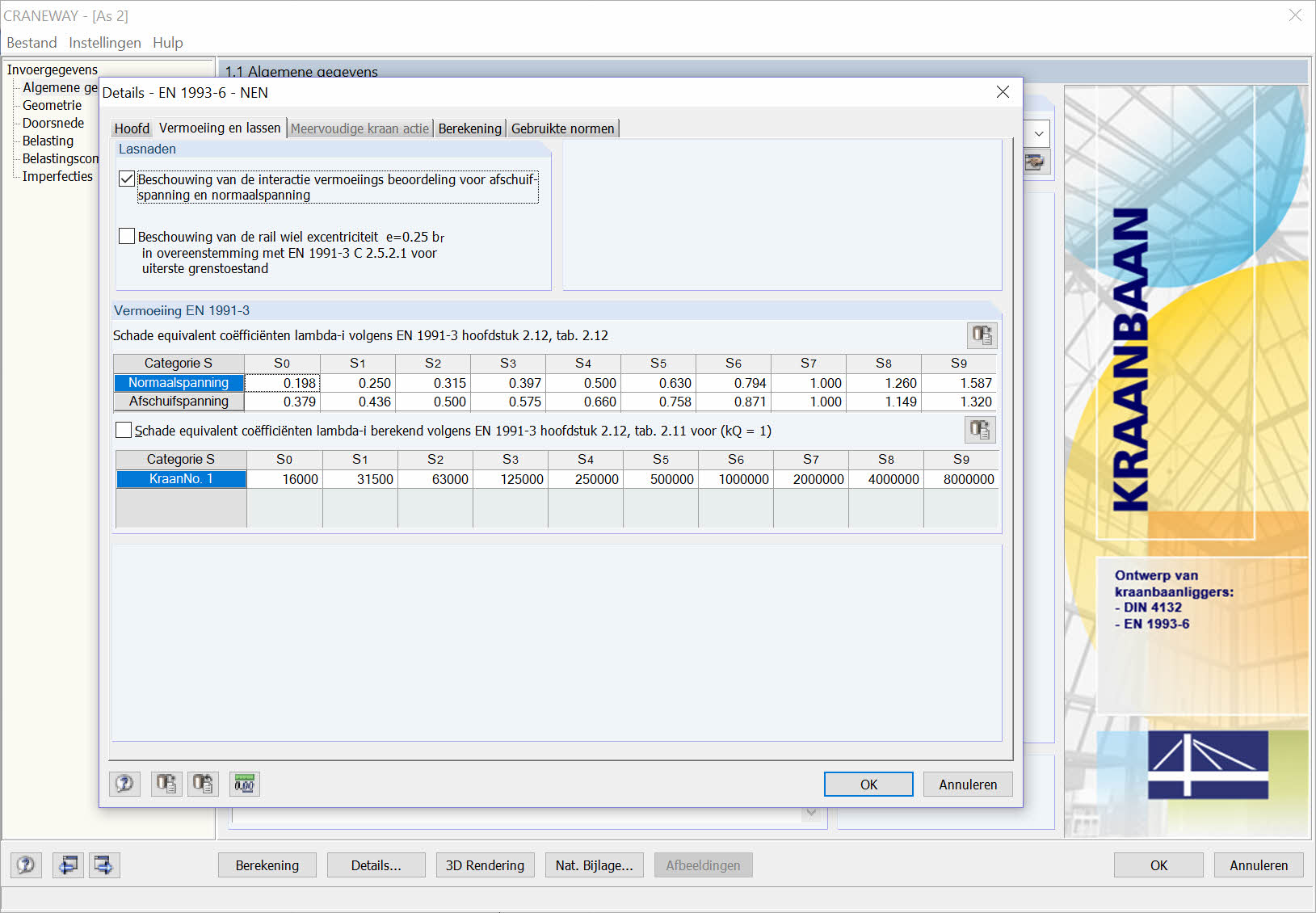

Berekeninginstellingen voor de nationale bijlage volgens EN 1993-6 voor kraanbaanliggers

  • Spanningsberekening van kraanbaanliggers en lassen
  • Vermoeiingscontrole van kraanbaanliggers en lassen
  • Vervormingsberekening
  • Plooicontrole ter hoogte van de kraanwielintroductie
  • Kipcontrole volgens de 2e orde

Voor de controle van de Eurocode 3 zijn de volgende nationale bijlages beschikbaar:

  • United Kingdom BS EN 1993-6/NA:2009-11 (Groot-Brittannië)
  •  DIN EN 1993-6/NA:2010-12 (Duitsland)
  • Belgium NBN EN 1993-6/ANB:2011-03 (België)
  • Cyprus CYS EN 1993-6/NA:2009-03 (Cyprus)
  •  CSN EN 1993-6/NA:2010-03 (Tsjechië)
  •  SFS EN 1993-6/NA:2010-03 (Finland)
  •  NF EN 1993-6/NA:2011-12 (Frankrijk)
  •  UNI EN 1993-6/NA:2011-02 (Italië)
  •  LST EN 1993-6/NA:2010-12 (Litouwen)
  •  NEN EN 1993-6/NB:2012-05 (Nederland)
  • Norway NS EN 1993-6/NA:2010-01 (Noorwegen)
  • Sweden SS EN 1993-6/NA:2011-04 (Zweden)


Invoer


De geometrie, het materiaal, de doorsnede, de acties en imperfecties worden in een overzichtelijk scherm ingevoerd.

Geometrie

  • Snelle en handige invoer van gegevens
  • Randvoorwaarden volgens een aantal standaard gevallen (rol, scharnier, star, enkel bovenflens, enkel onderflens of gebruiker-gedefineerd)
  • Mogelijkheid om een welvingsinklemming in te voeren
  • Variabele indeling van stijve en vervormbare steunpuntsverstijvers
  • Mogelijkheid om scharnieren in te voeren

Kraanbaanligger Doorsnedes

  • I-vormige profielen (I, IPE, IPEa, IPEo, IPEv, HE-B, HE-A, HE-AA, HL, HE-M, HE, HD, HP, IPB-S, IPB-SB, W, UB, UC, en andere doorsnedes volgens de AISC, ARBED, British Steel, Gost, TU, JIS, YB, GB, en andere) gecombineerd met een doorsnede verstijver op de bovenflens (hoek of koker) als ook rails (SA, SF) of schetsplaat.
  • Asymmetrische profielen (type UI) gecombineerd met verstijvers op de bovenflens, rails en schetsplaat

Kraanbaanligger Acties

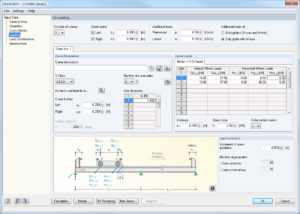

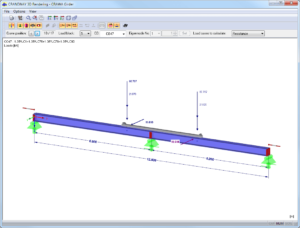

Het is mogelijk om acties (belastingen) tot drie verschillende, werkende hang- of bovenloopkranen te simuleren. Een constructeur kan een kraan (bovenloop of hang) uit de CRANEWAY bibliotheek halen of zelf definiëren.

  • Aantal kranen en kraanassen (maximaal 20 assen per kraan), hart-op-hart afstanden, positie van de kraan buffers
  • Classificatie van de schadeklassen met bewerkbare dynamische factoren volgens de EN 1993-6.
  • Verticale en horizontale wiellasten ten gevolge van het eigen gewicht, hijscapaciteit, massa krachten uit de motor en meer
  • Axiale belasting in de rij-richting met bufferkrachten met gebruiker-gedefinieerde excentriciteiten
  • Blijvende en veranderlijke belastingen met gebruiker-gedefinieerde excentriciteiten

Imperfecties

  • De imperfectie belasting wordt aangebracht conform de eerste eigenfrequentie. Identiek voor alle belastingcombinaties of individueel voor elke belastingcombinatie als eigenfrequenties ten gevolge van de belasting verschillen.
  • Mogelijkheid om de eigen vorm weergave te vergroten (nodig voor de bepaling van de toog)


Berekening van de bovenloop- en hangkraan


Tijdens de berekening worden kraanlasten gegenereerd op voorgedefineerde afstanden als belastinggevallen voor de kraanbaanligger. De belastingfactor voor de kranen die over de kraanbaanligger lopen kunnen door de constructeur individueel ingesteld worden.

CRANEWAY controleert de combinatie voor alle grenstoestanden (uiterste grenstoestand, vermoeiing, vervorming en steunpunten) voor elke positie van de kraan. Het is mogelijk om de gedetailleerde instelling van de berekening aan te passen, zoals de grootte van de eindige elementen en convergentie criterium.

De snedekrachten van de kraanbaanligger worden berekend op een imperfect rekenmodel volgens de 2e theorie voor kip.


Resultaten


Alle resultaten worden gesorteerd weergegeven. De U.C.-waardes voor elke toets worden met een begeleidend plaatje van de doorsnede getoond. In de details van de controle kunnen alle tussenresultaten gevonden worden.

Spanningsberekening

CRANEWAY berekent alle spanningen in de kraanbaanligger en vergelijkt deze met de toelaatbare spanningen. Spanningen zoals de normaal-, schuif- en equivalente spanning. Lassen worden gecontroleerd met schuifspanningen in langs en dwarsrichting.

Vermoeiingscontrole

De vermoeiingscontrole wordt gedaan met maximaal drie tegelijkertijd werkende bovenloop- of hangkranen. De controle is conform de nominale spanning volgens EN 1993-6.

Plooicontrole

Er wordt een plooicontrole gedaan ter hoogte van de introductie van de wiellasten.

Vervormingscontrole

Er wordt een aparte vervormingscontrole gedaan voor de horizontale en verticale richting. De berekende vervormingen worden gecontroleerd a.h.v. de toelaatbare vervormingen. De toelaatbare vervorming is zelf in te stellen.

Steunpunten

Alle oplegreacties worden bepaald op basis van karakteristieke waardes inclusief een dynamische factor.
