Het staaftype “Plaatwerk model” wordt gebruikt om een staaf als een model bestaand uit dunwandige platen in het totale model te simuleren. Hierdoor kunt u vlakken van staven op de achtergrond genereren en hebt u dus de optie om ook vlakresultaten voor staven weer te geven, aangezien u met dit staaftype nu naast de snedekrachten van de staven ook echte spanningsverdelingen bij de sparingen kunt bepalen.
Deze functie geeft jou de volgende meerwaarde:
• Snelle invoer via staaf met doorsnede
• Simulatie van sparingen in het lijf
• Gelijktijdige uitvoer van staaf- en vlakresultaten
• Ontwerp van staafresultaten met add-on
• Rekening houden met de werkelijke spanningsverdeling
Het Plaatwerkmodel kan worden gebruikt voor de volgende toepassingen:
• Raatligger
• Geperforeerde balken
• Balk met rechthoekige openingen
• Vierendeel ligger
Met het nieuwe staaftype (Plaatwerk model) in RFEM 6 kunt u staafsparingen met verschillende typen maken:
• Rechthoekige sparing
• Cirkelvormige sparing
• Zeshoekige sparing
Het is mogelijk om één sparing of meerdere sparingen te definiëren en hun afmetingen en posities te definiëren.
- Zodra het type Plaatwerkmodel is geactiveerd, verschijnt het pictogram 'Toon Plaatwerk model' en zijn functie is om het model met de losse vlakken (plaatwerkmodel) weer te geven (schaalelementen en starre staven aan de uiteinden van de staaf)
- Zodra het type Plaatwerkmodel is geactiveerd, verschijnt het pictogram 'Toon Plaatwerk model' en zijn functie is om het model met de losse vlakken (plaatwerkmodel) weer te geven (schaalelementen en starre staven aan de uiteinden van de staaf)
- Dat betekent dat RFEM 6 twee modellen parallel creëert (een als staaf en de andere als schaalelementen). U hoeft de staaf niet om te zetten in vlakken, aangezien de RFEM 6 ze allebei tegelijkertijd heeft. Als gevolg hiervan is het noodzakelijk om de lasten op de bovenflens van de staaf toe te wijzen.

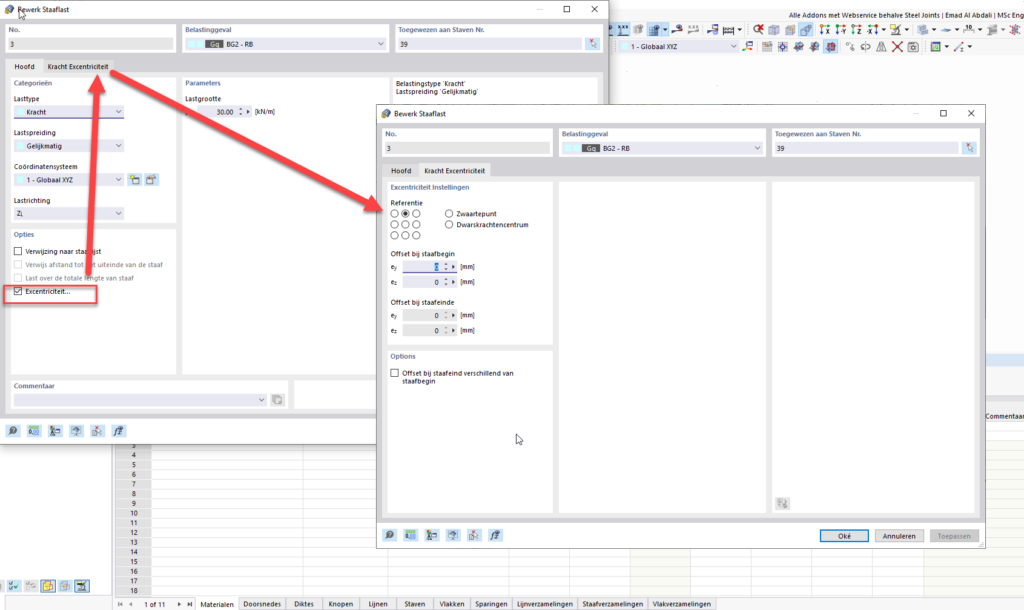

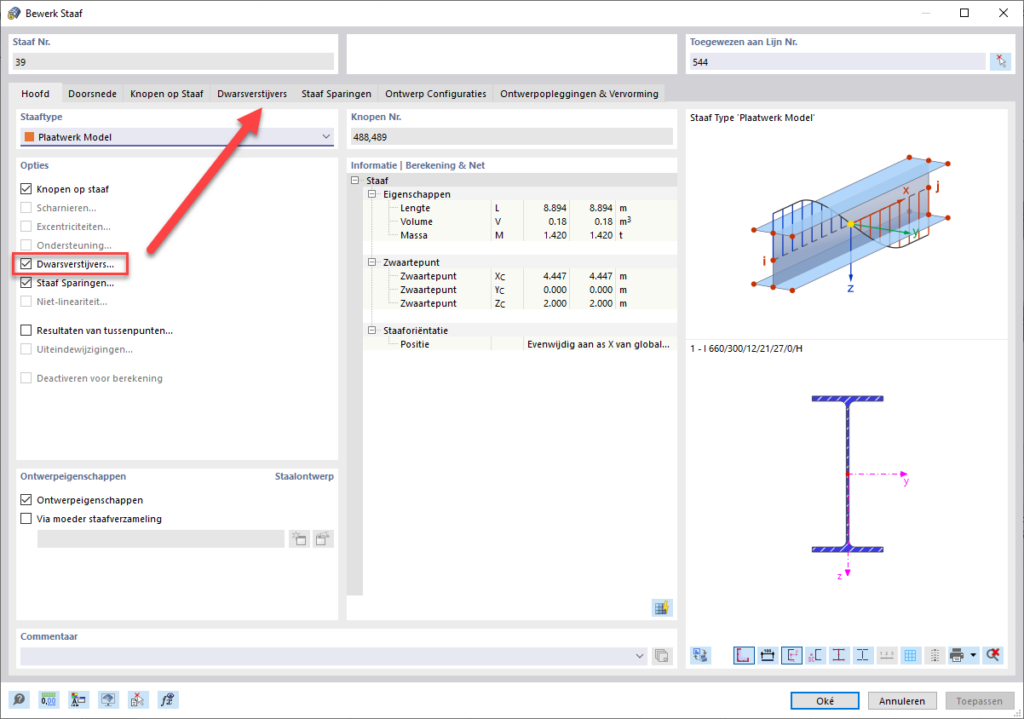

Om (Dwarsverstijvers) op de staaf toe te passen, kiest u de actieve 'Dwarsverstijvers' en vervolgens de gewenste verstijvingen met verschillende opties.
Bij het uitvoeren van constructieve berekeningen wordt gebruik gemaakt van het Plaatwerk model. Vervolgens zijn zowel de staafresultaten (zoals voor een Resultaatstaaf, waar de spanningen van de ondergelegen vlakken van de staaf zijn geïntegreerd in de snedekrachten van de staaf) als de vlakresultaten beschikbaar voor evaluatie. Gegevens kunnen hier worden beheerd via de Navigator – Toon of de knop ”Plaatwerk model” staven houden intern een resultaatstaaf vast. De snede krachten van de ligger van de resulterende staaf worden vrij regelmatig ontworpen in de Steel design add-on met de toegewezen doorsnede (niet gereduceerd met sparingen). Het effect van de gaten kan alleen worden ontworpen via de Stress-Strain add-on.
De stabiliteit moet vrij regelmatig worden opgelost voor de vlakken met vlak-imperfecties (bijv. van stabiliteit) + geometrisch niet-lineaire berekening.
