Constructie software voor werktuigbouwkunde

3D Analysis software

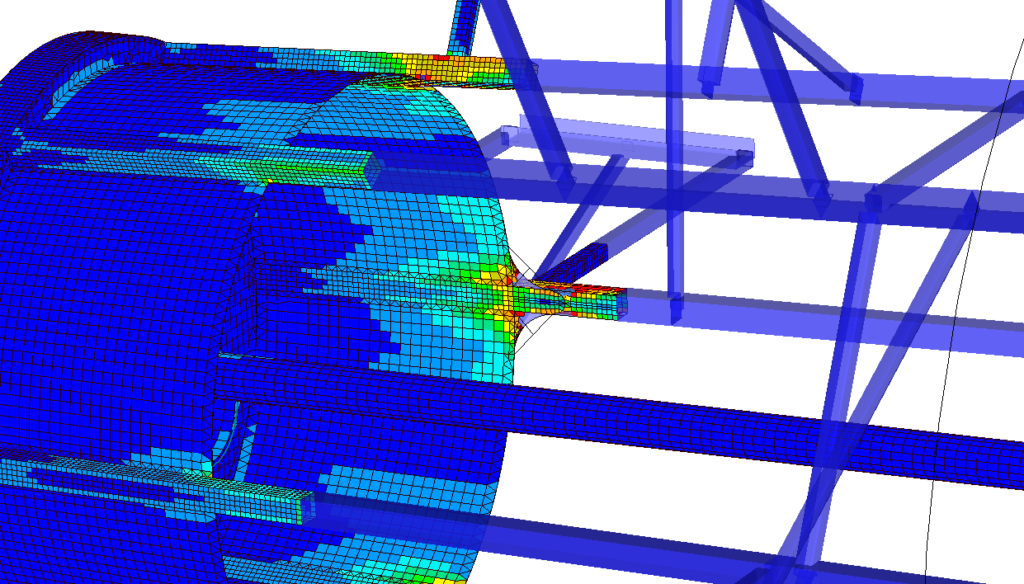

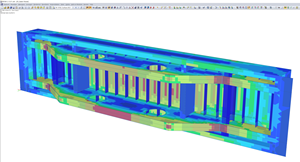

Met de 3D-versie van de rekensoftware RFEM of RSTAB kan een engineer in de werktuigbouw constructies genereren, modelleren, berekenen en controleren. Een speciale Wizard genereert doorgaande liggers, 2D raamwerken met consoles, 2D vakwerken, of 3D stalen hallen. Plaatwerk kan een constructeur extruderen uit lijnen. Bepaal de snedekrachten, reactiekrachten, en vervormingen van het model. De constructie kan uit staal, aluminium, of composiete materialen bestaan. Met behulp van een Wizard maakt een gebruiker een berekeningsrapport met de numerieke en grafische resultaten.

With the 3D-version of the analysis software RFEM or RSTAB a mechanical engineer is able to do the structural design of any structure. A special Wizard will generate continuous beams, 2D frames, trusses or halls. Plates can be modelled by extruding lines from i.e. an AutoCad file. After the analysis the user is able to verify the internal forces, stresses in the plates, reaction forces and deformations of the analysis model. The structures can consist of steel, aluminium or composite materials. The analysis report is generated automatically including the pictures. The pictures will regenerate after a change in the model and results.


Bepaal de unity check van de staalspanning met RF-/STEEL

De equivalente spanning van de constructie kan een constructeur toetsen met de add-on module RF-/STEEL. De normaal-, schuif- en Von Mises-spanning wordt bepaald. Bekijk per doorsnede wat de optredende spanning in een staalvezel is. Controleer de toelaatbare spanning rekening houdend met de dikte van de onderdelen van de doorsnede. Controleer willekeurige doorsnedes. Bereken de stuklijst van de staalconstructie en de te verven oppervlakken. De spannings-gebieden voor vermoeiing kunnen worden weergegeven. De uitvoer bestaat uit numerieke en grafische resultaten.


Importeer STP-bestanden

In de werktuigbouw is het STP-formaat wijd verbreid. Importeer Step-bestanden (import van Inventor, Solidworks en Solidedge rekenmodellen). Gebruik het STP-bestand als vertrekpunt voor het rekenmodel. Converteer onderdelen direct naar Solid-elementen.

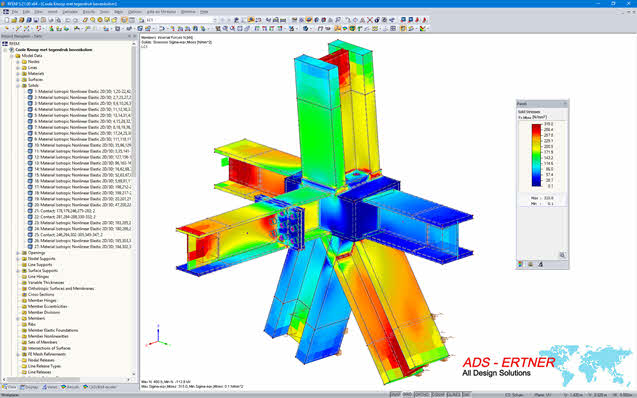

Maak staaldetails en -verbindingen met RFEM

Gebruik Solids voor sterkteberekeningen van (staal)details en de staalverbinding. Gebruik contactelementen (vlakvrijgaves) voor de overdracht van lasten tussen vlakken. Importeer Step-bestanden (import van Inventor, Solidworks en Solidedge rekenmodellen. Modelleer klemconstructies, hijsogen, aansluitingen, windverbandkoppelingen, boutverbindingen, e.d. m.b.v. Solids. Bekijk de inwendige equivalente spanning in het staaldetail. Controleer de optredende Von-Mises-spanning voor de staalverbinding en het staaldetail.


Doe een plooicontrole met PLATE-BUCKLING

Plooiberekening voor verstijfde of niet-verstijfde platen. Importeer de snedekrachten uit RFEM en/of RSTAB. Definieer de oplegvoorwaarden voor de plaat. Pas horizontale of verticale verstijvers toe. De verstijvers kunnen strippen, T-stukken, L-profielen of Bulbflat staal profielen zijn. PLATE-BUCKLING berekent de plooivorm en controleert het plaatveld volgens de Eurocode 3.



Knikcontrole met RF-STABILITY

Controleer de knikstabiliteit in een 2D of 3D-constructie met RF-STABILITY. Bepaal de kniklengte voor staafconstructies. Geef grafisch de berekende knikvorm voor lineaire en niet-lineaire combinaties weer. Bereken de Eulerse knikkracht, zodat de ingenieur de knikfactor en de vergrotingsfactor kent. Gebruik verschillende Solvers, zodat de mechanical engineer de modellen optimaal berekent. Toets kolommen met verlopende of verschillende profielen. Bepaal de plooivorm van plaatwerkconstructies.

Bereken de eigenfrequenties en opgelegde trillingen

Voor dynamisch belaste constructies, zoals machine ondersteuningen, berekent een constructeur met de add-on module RF-/DYNAM Pro de eigen frequenties. Constructies zoals een kermis, machine fundatie, mast, attractie of tijdelijke constructies. Als constructeur geef je de massa’s van de constructie in, waarbij de massa van de staven of platen automatisch wordt geconverteerd. Vervolgens rekent het programma de eigenfrequenties van de constructie uit. Leg opgelegde trillingen van machines op aan de constructie en controleer het opslingereffect.
