Stalen bordessen en trappen met EN 1090 rapportage


Maak een berekening van een stalen trap of bordes

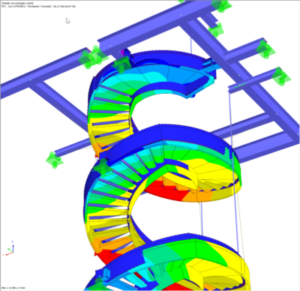

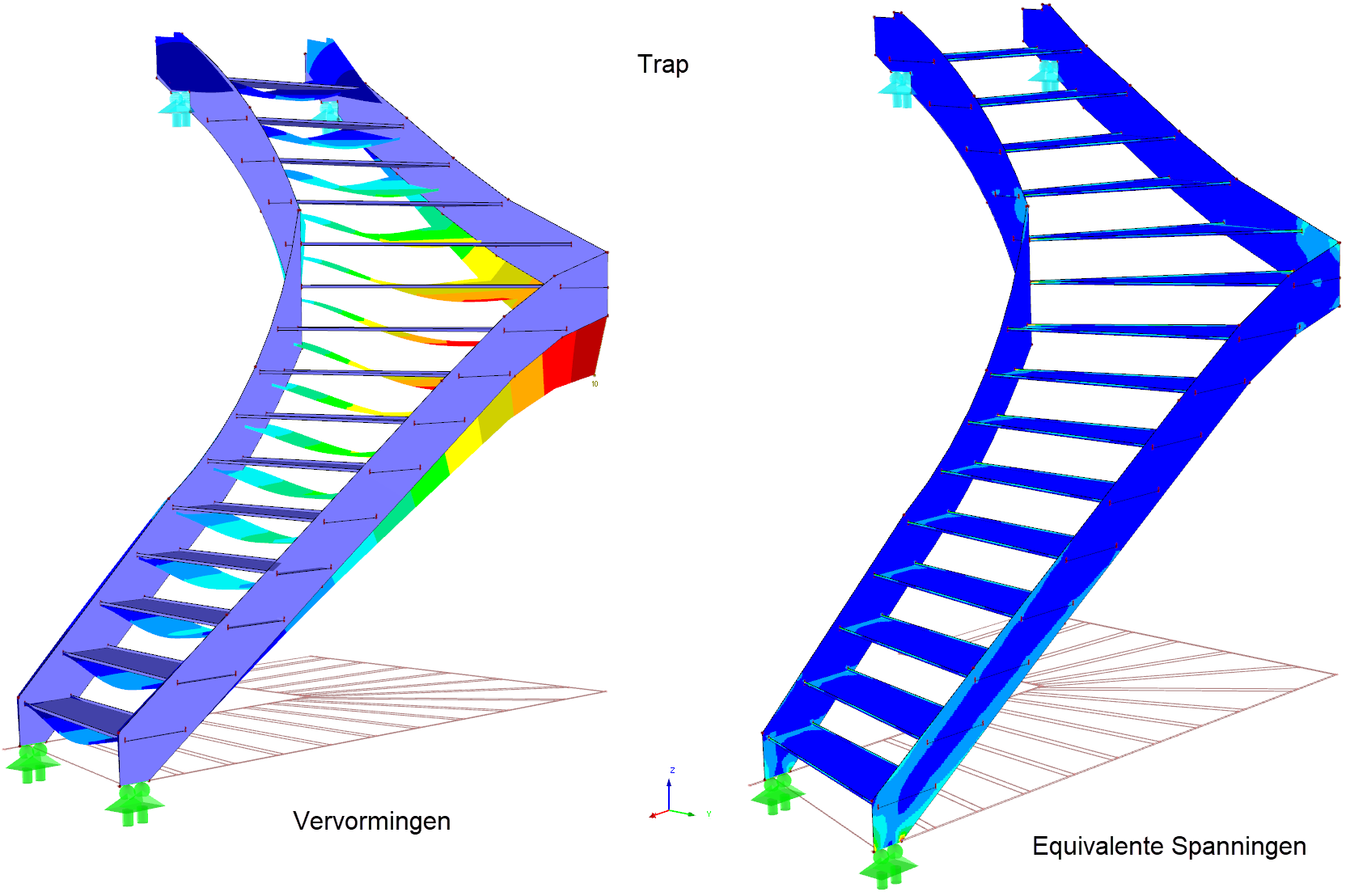

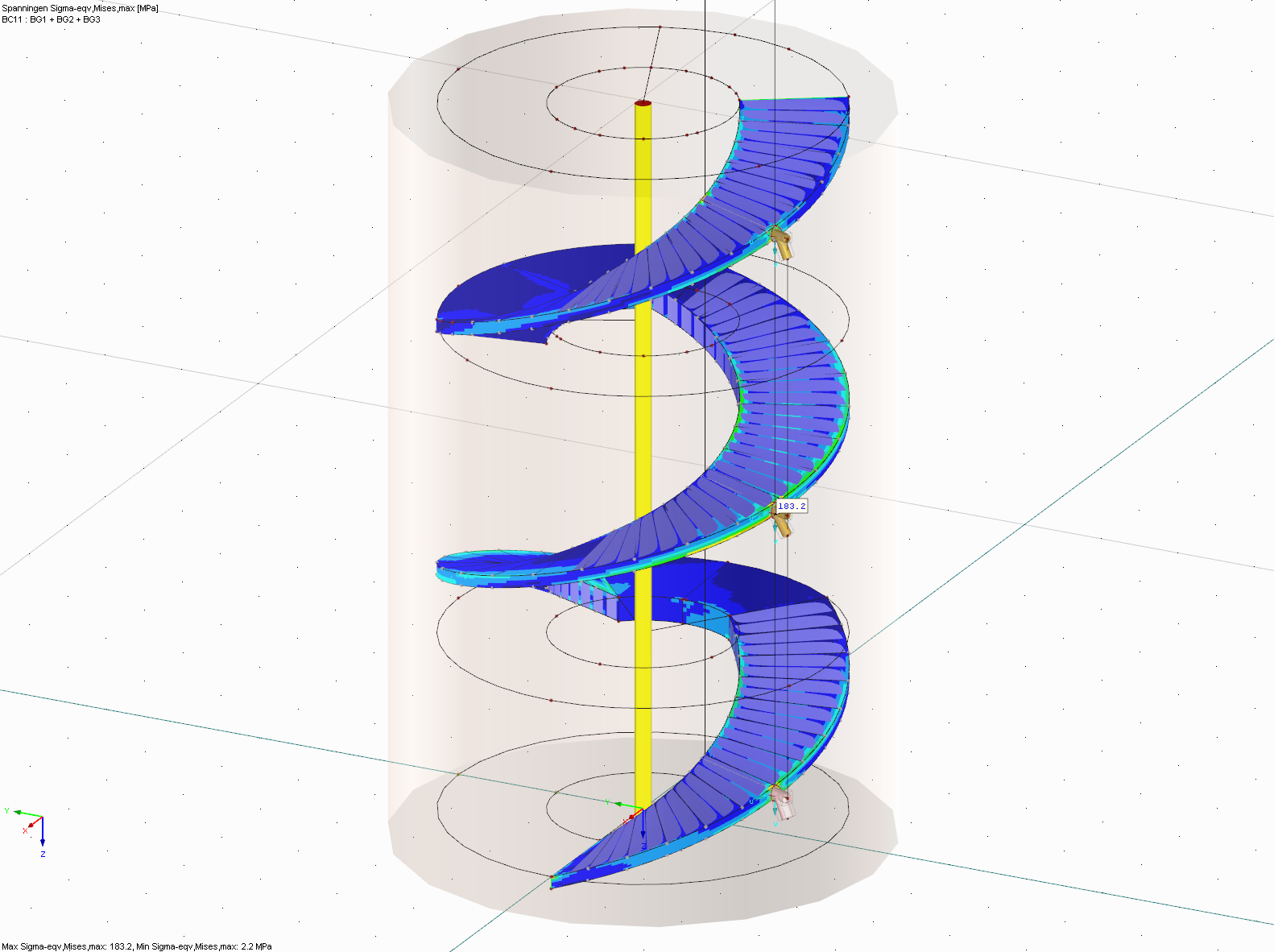

Met de 3D-versie van de staalsoftware RFEM of RSTAB kan een staalbouw constructeur 3D constructies zoals steektrappen, wenteltrappen en bordessen controleren. Met een speciale Wizard kunt u 3D stalen trappen genereren. De 3d berekening bepaalt de snedekrachten, reactiekrachten, en vervormingen van het rekenmodel van de stalen trap. De constructie kan bestaan uit een combinatie van staal, beton, aluminium, hout of metselwerk. Het is mogelijk om het 3D CAD-model in te lezen vanuit Tekla, Inventor of REVIT. Met behulp van een Wizard kunt u snel een berekeningsrapport met de numerieke en grafische resultaten genereren. De resultaten kunt u gebruiken om verbindingen van de stalen bordessen en trappen te ontwerpen. U kunt de reactiekrachten uit het model importeren in Hilti Profis Engineering.

De staaloplossing van RFEM / RSTAB is gecertificeerd voor de Eurocode EN 1090.



Controleer de stalen trap of bordes volgens de Eurocode 3

Bepaal de U.C.-waarde van de stalen trap met de normcontroles volgens de Eurocode 3 met de add-on module RF-/STEEL EC3. Bereken de buigknik, dwarskracht, buiging, plooi in het lijf, torsiestabiliteit, knikstabiliteit, interactie van buiging, normaalkracht en dwarskracht. Gebruik een toog om aan de doorbuigingstoets voor de staalconstructie te voldoen.

Importeer de berekende kniklengtes uit RF-/STABILITY in voor alle staven.



Lees de stalen trapconstructie in vanuit Tekla Structures

Met de basislicentie van RFEM en RSTAB kun je het rekenmodel van een stalen trap en bordessen vanuit Tekla importeren. Het rekenmodel van Tekla bevat de rekenkundige knopen, de hartlijnen van de profielen, de doorsnedes, scharnieren, steunpunten, plaatdiktes en eventuele materialen, belastingen en belastingcombinaties. Gebruik de rekensoftware om de stalen trappen en bordessen te controleren. Exporteer de gewijzigde staven, profielen, materialen, plaatdiktes en scharnieren terug naar het model in Tekla.



Importeer STP-bestanden

In de werktuigbouw is het STP-formaat wijd verbreid. Importeer Step-bestanden (import van Inventor, Solidworks en Solidedge rekenmodellen). Gebruik het STP-bestand als vertrekpunt voor het rekenmodel. Converteer onderdelen direct naar Solid-elementen.



Bepaal de unity check van de staalspanning met RF-/STEEL

De equivalente spanning van de constructie kan een constructeur toetsen met de add-on module RF-/STEEL. De normaal-, schuif- en Von Mises-spanning wordt bepaald. Bekijk per doorsnede wat de optredende spanning in een staalvezel is. Controleer de toelaatbare spanning rekening houdend met de dikte van de onderdelen van de doorsnede. Controleer willekeurige doorsnedes. Bereken de stuklijst van de staalconstructie en de te verven oppervlakken. De spannings-gebieden voor vermoeiing kunnen worden weergegeven. De uitvoer bestaat uit numerieke en grafische resultaten.




Knikcontrole van de ondersteuning met RF-STABILITY

Controleer de knikstabiliteit in de ondersteuningscontructie met RF-STABILITY. Bepaal de kniklengte voor de kolommen. Geef grafisch de berekende knikvorm voor lineaire en niet-lineaire combinaties weer. Bereken de Eulerse knikkracht, zodat de constructeur de knikfactor en de vergrotingsfactor ziet. Gebruik verschillende Solvers, zodat de staalconstructeur de modellen van de stalen trap optimaal berekent.



Staalverbindingen van de trappen en bordessen controleren met RF-/JOINTS

Lees de gegevens uit het 3D rekenmodel en ontwerp de staalverbinding in RF-/JOINTS. Classificatie van scharnierende, flexibele of stijve raamwerkverbindingen. Ontwerp de verbinding volgens de opgegeven belasting en type. Pas lijfplaten en verstijvers toe. Controleer de bouten en lassen. Ontwerp voetplaten met ankers en stuikverbindingen zoals een daknokverbinding.



Maak willekeurige dunwandige doorsnedes

Met de add-on module SHAPE-THIN modelleert een constructeur willekeurige dunwandige doorsnedes. Voor elk onderdeel van de doorsnede bepaalt het programma de C/T verhouding. Ook bepaalt de constructeur met de module voor de willekeurige doorsnedes de geometrische grootheden zoals het traagheidsmoment, dwarskrachtencentrum en het zwaartepunt van de doorsnede. Voor een verzameling van snedekrachten inclusief welving toetst SHAPE-THIN volgens de Eurocode. De module draait zonder RFEM of RSTAB. RFEM en RSTAB gebruiken de willekeurige doorsnedes in de staalcontroles.



Koppeling met IDEA Connection

RFEM of RSTAB rekenmodellen exporteren naar de staal software IDEA Connection. Inlezen van geometrie en excentriciteiten. Inlezen van profielen en materialen. Eenvoudige en complexe knopen. Inlezen van snedekrachten: Nx, Vy, Vz, Mx, My en Mz. Controle van de losse componenten in IDEA Connection. Controle volgens de Europese, Amerikaanse of Canadese norm. Classificatie van de staafaansluiting: scharnierend, flexibel of star.




Maak staaldetails en -verbindingen met RFEM

Gebruik Solids voor sterkteberekeningen van (staal)details en de staalverbinding. Gebruik contactelementen (vlakvrijgaves) voor de overdracht van lasten tussen vlakken. Importeer Step-bestanden (import van Inventor, Solidworks en Solidedge rekenmodellen. Modelleer klemconstructies, hijsogen, aansluitingen, windverbandkoppelingen, boutverbindingen, e.d. m.b.v. Solids. Bekijk de inwendige equivalente spanning in het staaldetail. Controleer met onze staalsoftware de optredende Von-Mises-spanning voor de staalverbinding en het staaldetail.
