Het DXF-bestandsformaat is het meest gebruikte uitwisselingsprogramma in CAD. Het is mogelijk om via DXF gegevens uit te wisselen die van toepassing kunnen zijn in RFEM / RSTAB.
Importeren

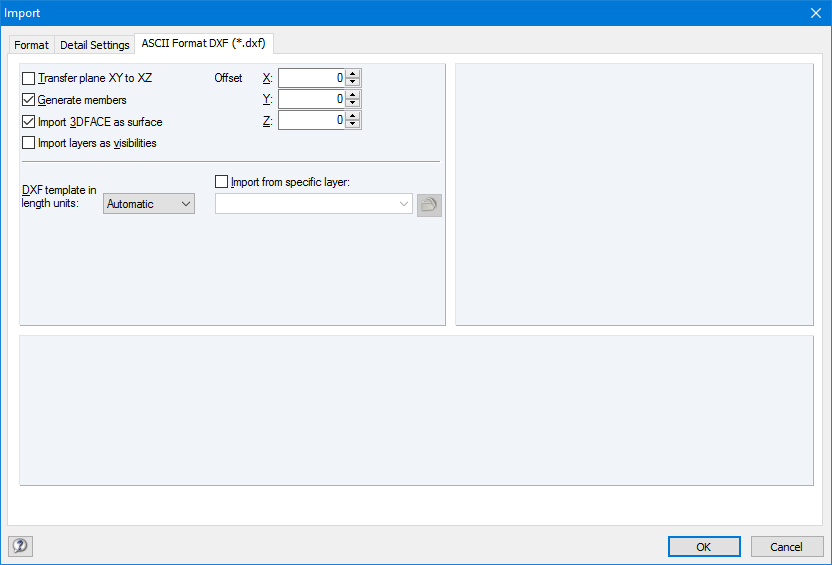

Lijnen uit een dxf bestand kunnen als lijnen of als staven worden geïmporteerd in RFEM. De namen van layers worden overgedragen als beschrijving van de doorsnede en het materiaal wordt toegewezen uit de vooraf gedefinieerde materialen. Als het programma echter een materiaal of een doorsnede herkent die in de Dlubal-database wordt vermeld op basis van de naam van de layer, wordt deze ook overgedragen.
Exporteren
Staven worden geëxporteerd uit RFEM / RSTAB als lijnen. De layers van de lijnen bevatten informatie over de doorsnede en materiaal die in het programma worden gebruikt. Naast het volledige model, inclusief EE-net , is het mogelijk om de staafnummering te exporteren vanuit de navigator.
Isolijnen

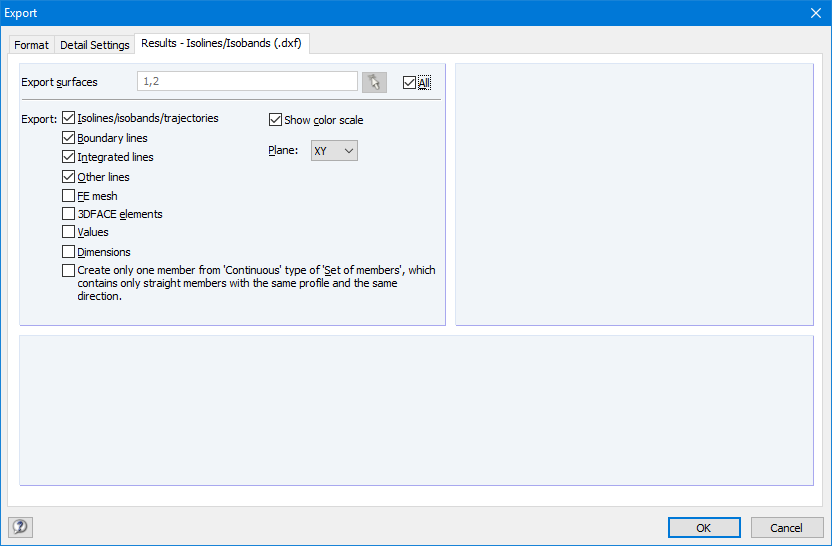

Een andere uitwisselingsoptie is om de RFEM / RSTAB-resultaten te exporteren als isolijnen in een DXF-bestand. Hiervoor kunt u direct verschillende elementen selecteren, zoals isolijnen, EE-net, etc.
