Kipsteunen invoeren

In RFEM en RSTAB 3D kun je in de add-on module RF-STEEL kipsteunen op verschillende hoogtes toevoegen, zie ook artikel: Kipsteunen op de bovenkant van een ligger invoeren.

In dit artikel leggen wij uit hoe je op een staaf of staaverzameling kipsteunen aan de boven- en onderkant kunt invoeren met verschillende posities. In dit voorbeeld willen wij aan de bovenzijde kipsteunen invoeren die door de dakgordingen wordt gegeven, terwijl over een grotere hart-op-hart afstand er kipsteunen aan de onderzijde van de liggers zijn aangebracht.

Er zijn twee mogelijkheden om dit in RF-STEEL EC3 te modelleren:

Methode 1) Flexibele elastische bedding volgens de NEN – EN 1993-1-3.

De NEN-EN 1993-1-1 geeft rekenregels hoe je de stijfheid van dakbeplating en dakgordingen kunt omslaan naar een elastische lijnvormige bedding aan de bovenzijde van een staaf die als kipsteun dient.

Stap 1) Ga naar RF-STEEL EC3 > Details > Stabiliteit > Methode … volgens en selecteer 6.3.1 …. 6.3.3.

Stap 2) Stel bij 1.4 het aantal kipsteunen aan de onderzijde in.

Stap 3) Bij Tabel 1.12/1.13 Parameters – Staafverzameling/Staven dien je Rotatieverhindering AAN te zetten zodat de dakbeplating of gordingen als flexibele kipsteunen worden berekend volgens de NEN-EN 1993-1-3.

Stap 4) Voer de controle uit volgens de EC3.

Methode 2) Kipsteunen volgens de algemene methode.

Stap 1) Deel de staaf op, zodat je op de juiste plekken van de kipsteunen knopen krijgt. Je hoeft de staaf niet op te delen in meerdere staven.

Stap 2) Maak van de (enkele) staaf een staafverzameling.

Stap 3) Ga naar RF-STEEL EC3 > Details > Stabiliteit > Methode … volgens en selecteer 6.3.4. (Algemene Methode)

Stap 4) Ga naar tabel 1.7 Steunpunten – Staafverzameling en voeg het type steunpunten en locatie in.

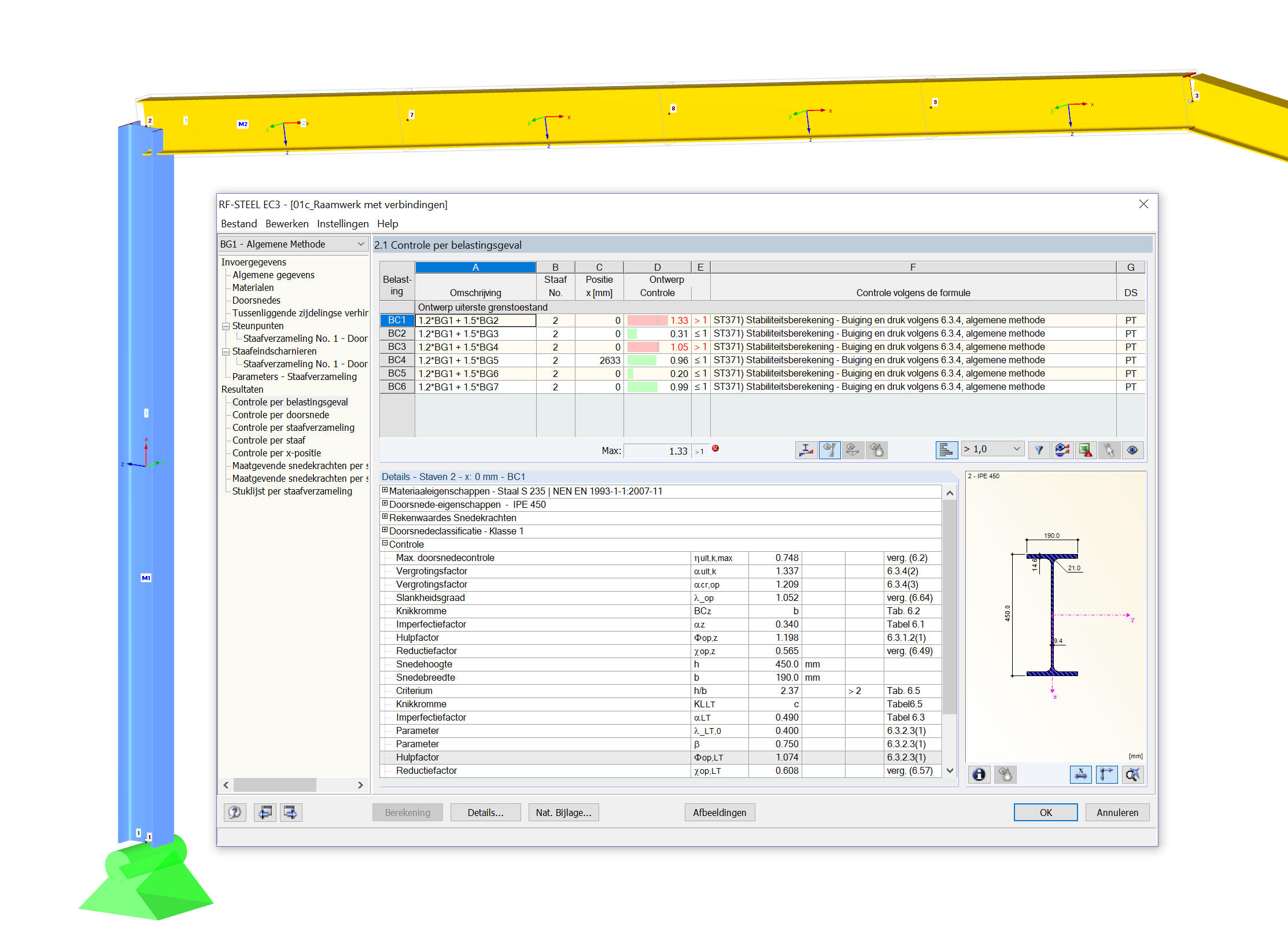

Stap 5) Voer de controle uit volgens de EC3.



Download het RFEM bestand via: Raamwerk met verbindingen.rf5
