Controle van Metselwerk Constructies
De Masonry design | RFEM 6 add-on voert controles uit van metselwerk met behulp van eindige elementen. Het is ontwikkeld als deel van het DDMaS onderzoeksproject – Digitaliseren van Metselwerk Constructies van de Technische Universiteit van Graz te Oostenrijk. Het materiaalmodel bevat het niet-lineaire gedrag van de interaction tussen steen en mortel. Hierbij wordt macro-modelling gebruikt. Dit maakt het mogelijk om complexe metselwerkconstructies inzichtelijke te maken en om een statische en dynamische berekening uit te voeren.
Mogelijkheden
- Bepaling van de spanningen op basis van een elasto-plastisch materiaalmodel
- Ontwerp van metselwerk schijf constructies voor druk en afschuiving in het gebouwmodel of enkele model
- Automatische bepaling van de stijfheid van wand-vloer aansluiting
- Uitgebreide bibliotheek met metselwerkmaterialen
- Automatische bepaling van materiaalwaardes volgens de Eurocode 6, EN 1996
- Optie om push-over berekeningen te maken
Invoer en Berekening
De constructie wordt direct in RFEM ingevoerd en gemodelleerd. Het metselwerk materiaalmodel kan worden gecombineerd met alle gangbare RFEM-add-ons. Dit maakt het ontwerpen van complete gebouwmodellen in combinatie met metselwerk mogelijk.
De berekening wordt uitgevoerd in overeenstemming met de wet op niet-lineaire plastische materialen. Als de belasting op enig punt hoger is dan de mogelijke te weerstaan belasting, vindt er een herverdeling plaats binnen het systeem om het krachtenevenwicht te herstellen. Bij succesvolle afronding van de berekening wordt de stabiliteitsberekening verstrekt.
Resultaten

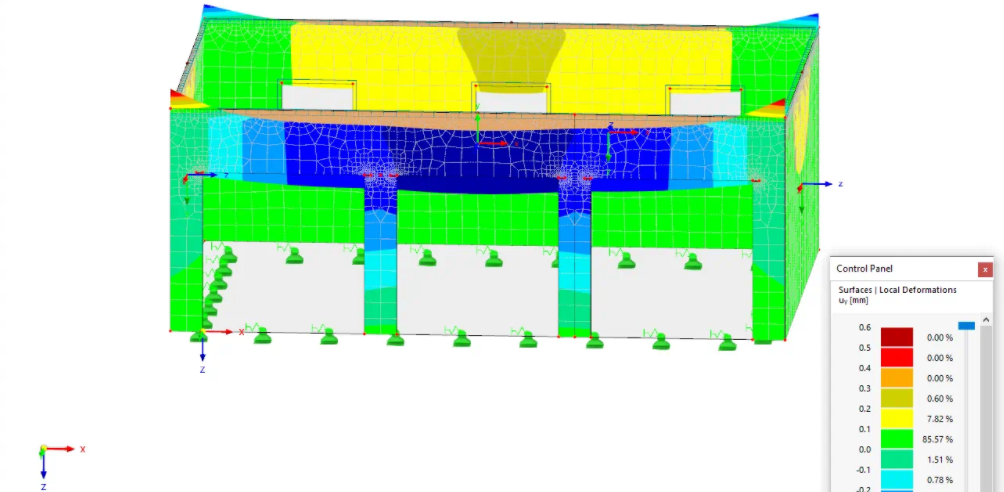

Na de controle van het ontwerp worden de maximale spanningen en unity checks van de metselwerk vlakken weergegeven. Een gedetailleerde resultaatweergave is mogelijk in elk eindige element-net punt.
Bovendien kunnen secties worden ingevoegd om een gedetailleerde evaluatie van afzonderlijke gebieden uit te voeren. Door de vloeigebeiden weer te geven, is het mogelijk de scheuren in het metselwerk in te schatten.
