Integratie met Tekla Structures

Bij het plannen van een gebouw of constructie worden meestal verschillende modellen gebruikt voor het uiteindelijke ontwerp. Meerdere modellen hebben vaak een langere planning als gevolg en er kunnen fouten ontstaan bij het handmatig overnemen van de gegevens. Bijvoorbeeld tussen de overdracht naar bijv. derde partijen. Het vraagt dus dubbele inspanning.

Gebruikt u hiervoor de BIM link tussen RFEM / RSTAB en Tekla Structures. De directe verbinding tussen CAD- en rekensoftware zorgt voor een efficiënte en betrouwbare planning.



Exporteren naar RFEM / RSTAB

Met behulp van de directe interface die is geïntegreerd in programma’s van Dlubal Software, kunt u eenvoudig een gedetailleerd CAD-model van Tekla Structures overzetten naar RFEM / RSTAB.





Rekenmodel in Tekla StructuresAnalytisch model van tekla structures naar RFEM

Er wordt automatisch een rekenmodel gegenereerd bij het ontwerpen van de constructie in Tekla Structures. Dit model kan worden geëxporteerd naar RFEM / RSTAB door op de betreffende knop te klikken. Informatie over ondersteuningen, scharnieren en belastinggevallen die mogelijk aanwezig zijn in het Tekla-model, wordt ook geëxporteerd. Na de export wordt de het rekenmodel opgezet in de omgeving van RFEM / RSTAB. Het rekenmodel is identiek aan het model dat handmatig gemaakt zou zijn in RFEM / RSTAB.



Slimme objecten

Bij de gegevensuitwisseling wordt de ‘intelligentie’ van de objecten behouden: Dit betekent dat een kolom of een ligger wordt vervangen door een vergelijkbaar object in RFEM, alleen een groep lijnen wordt niet vervangen.



Modeluitlijning met Tekla Structures in RFEM rekensoftware

Modeluitlijning

Nadat de constructie en de doorsneden zijn berekend en gecontroleerd, is het mogelijk om bijvoorbeeld de aanpassingen van de doorsnede van Tekla Structures op te halen in een rekenmodel en uit te lijnen met behulp van duidelijke toewijzing van componenten. Bovendien controleert het programma of er staven zijn verwijderd of toegevoegd. Verbindingen die zijn ingevoerd in Tekla Structures, worden direct en automatisch aangepast. Nieuwe verbindingen kunnen worden ontworpen op basis van de resultaten van geïmporteerde staven. De snedekrachten worden immers per staafeinde mee geëxporteerd.



2-richtingen interface

Om de opties van de gegevensuitwisseling uit te breiden met behulp van de DSTV-STP-bestanden, is het mogelijk om het model over te zetten van RFEM / RSTAB naar Tekla Structures en omgekeerd.

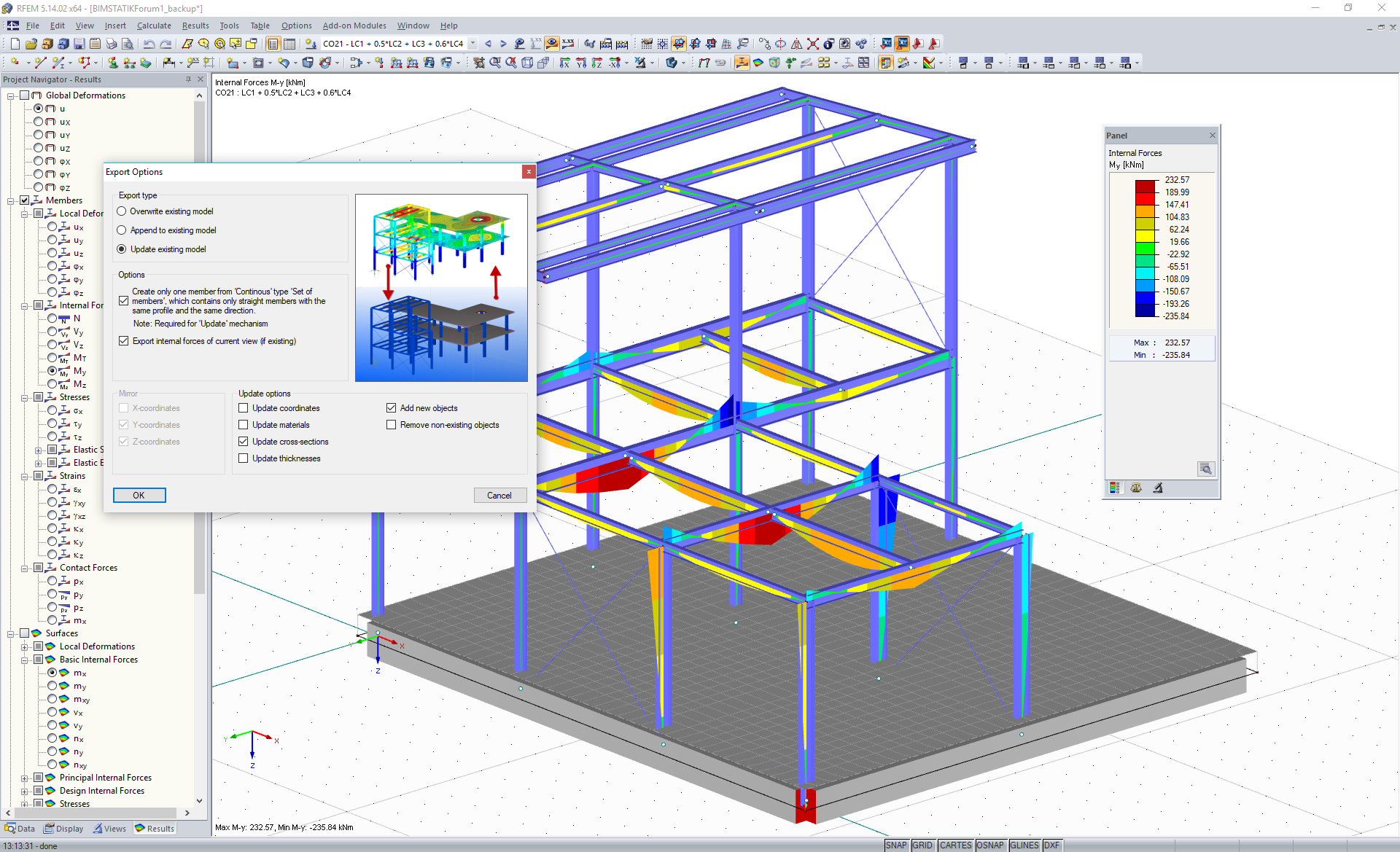

Exporteren naar Tekla StructuresExport naar Tekla structures van RFEM rekensoftware

Een model dat is berekend en ontworpen in RFEM / RSTAB, kan rechtstreeks naar Tekla Structures worden geëxporteerd. Ook kunnen hulplijnen worden geëxporteerd naar Tekla Structures in de vorm van rasters. Kolommen en liggers worden vaak opgedeeld door knopen in een rekenmodel terwijl de echte staaf uit één stuk bestaat. Het is mogelijk om staafverzamelingen te definiëren om kolommen en liggers in Tekla Structures te maken. Voor een beter overzicht kunnen opmerkingen over staven en staafverzamelingen in RFEM / RSTAB worden geschreven in het tekstvak “Naam” van Tekla Structures. Objecteigenschappen (bijvoorbeeld met betrekking tot knooppunten) blijven ook behouden in Tekla Structures.




Het model bijwerken

In het geval van wijzigingen in de constructie ten gevolge van de berekening, is het mogelijk om de directe interface te gebruiken om het Tekla-model snel bij te werken met betrekking tot gewijzigde materialen, coördinaten en doorsneden. Een constructeur kan constructieve elementen verwijderen die niet meer beschikbaar zijn, en nieuwe elementen toevoegen.



Importeren vanuit Tekla StructuresImport van Tekla structures naar RFEM rekensoftware

Naast het rekenmodel maakt de interface directe import van het fysieke model van Tekla Structures naar RFEM / RSTAB mogelijk.
