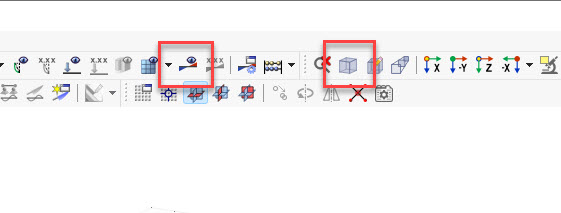

Als er resultaten worden weergegeven, schakelt u deze uit door op de ‘Toon Resultaten’ knop op de werkbalk te klikken. Klik op de ‘Standaard Axonometrische Weergave’ knop om de axonometrische weergave in te stellen.

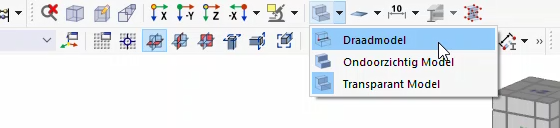

Voor een beter zicht selecteert u de optie Draadmodel die u kunt openen door op de ‘Toon Model in Transparant’ knop op de werkbalk te klikken.

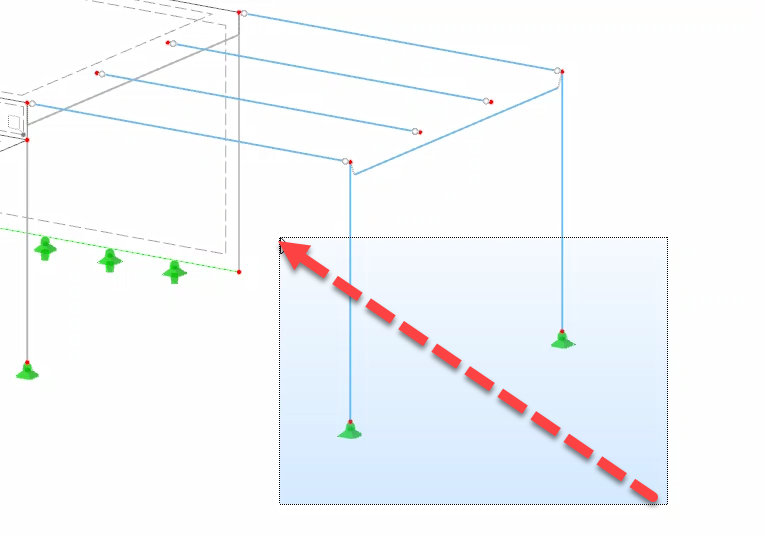

Om de twee kolommen te selecteren, tekent u er een venster van rechts naar links overheen. Houd geen andere staven gevangen

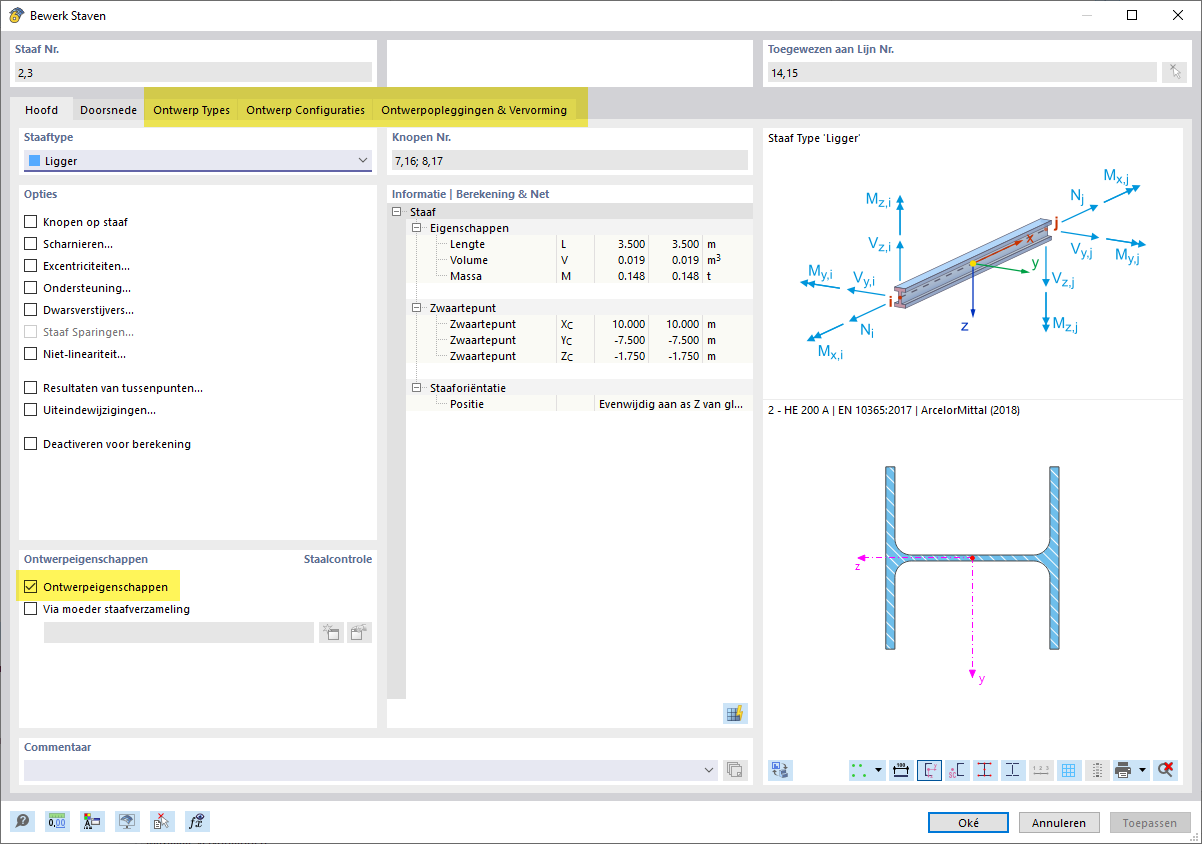

Dubbelklik op een van de geselecteerde kolommen om het dialoogvenster ‘Bewerk Staven’ te openen. Op het eerste tabblad zijn de ‘Ontwerpeigenschappen’ ingeschakeld, zodat er extra tabbladen beschikbaar zijn om de instellingen te beheren.
Effectieve lengtes
Selecteer het tabblad ‘Ontwerp Types’.
.
Het gebied ‘Toewijzing’ biedt twee opties voor de stabiliteitscontrole volgens EN 1993-1-1: Wanneer u effectieve lengtes definieert, wordt het ontwerp uitgevoerd voor uniforme staven volgens norm artikels 6.3.1 tot en met 6.3.3. Met behulp van de randvoorwaarden kunt u de algemene methode volgens 6.3.4 toepassen.

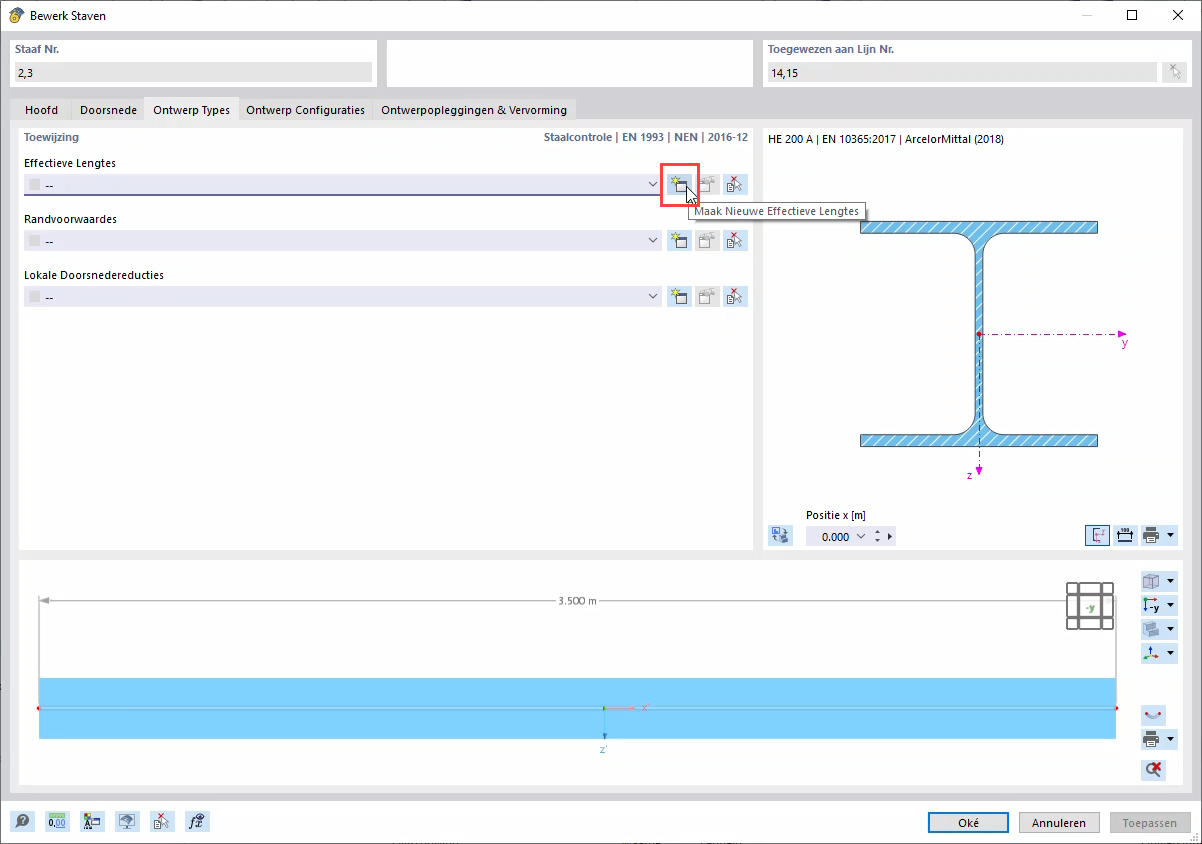

Voor de kolommen moet de methode voor uniforme staven worden gebruikt. Klik naast de lijn ‘Effectieve lengtes’ op de ‘Maak Nieuwe Effectieve Lengte’ knop om een nieuw lengtetype aan te maken. Het dialoogvenster ‘Nieuwe Effectieve Lengtes | Staalcontrole | EN 1993 | NEN | 2016-12’ wordt geopend.

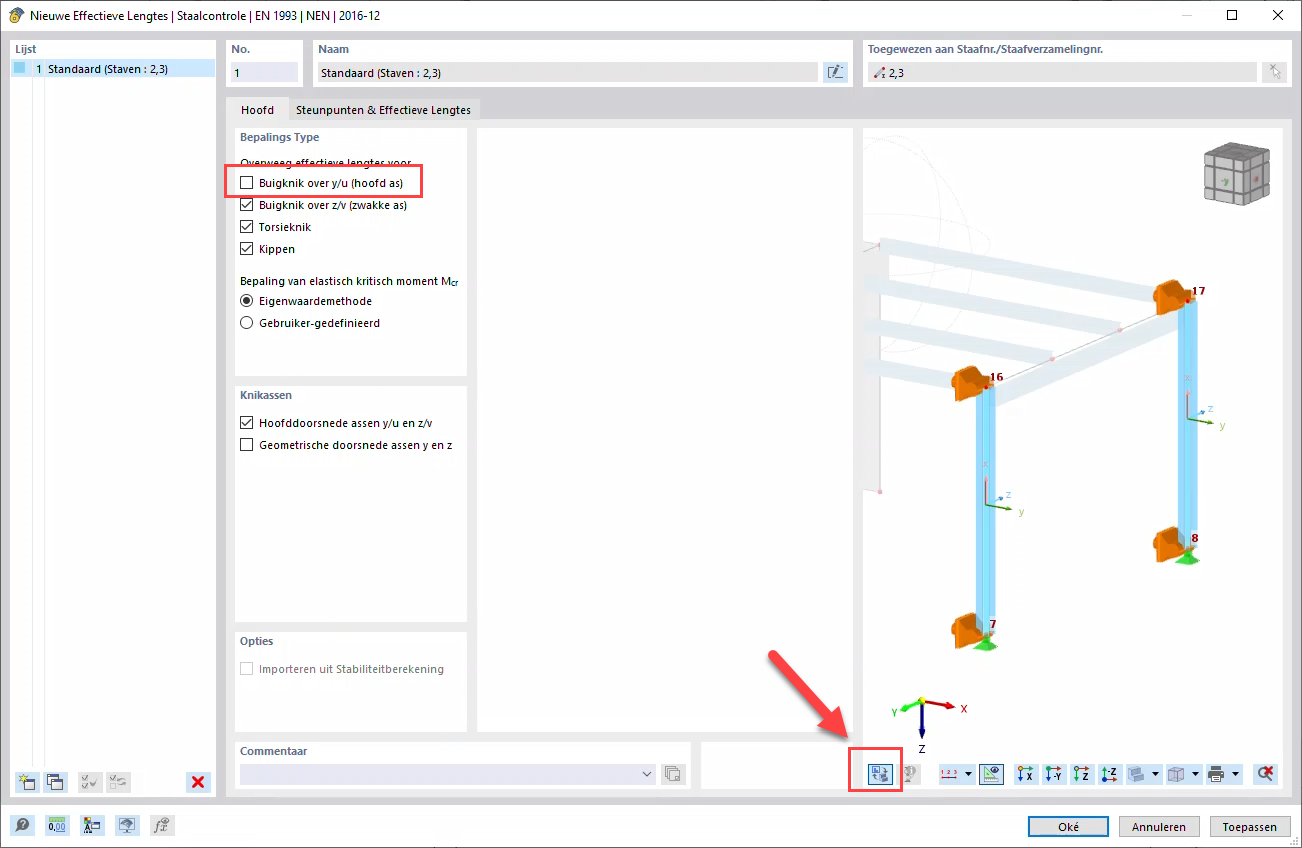

Schakel in het gebied ‘Overweeg effectieve lengtes voor’ het selectie-vakje ‘Buigknik over y/u (hoofd as)’ uit . Het is niet vereist om het knikken in het vlak van het raamwerk te verifiëren, omdat er in die richting imperfecties zijn gedefinieerd.
Om de kolomassen te controleren, gebruikt u de knop onderaan het rechtergedeelte. Het echte aanzicht van het model wordt weergegeven.

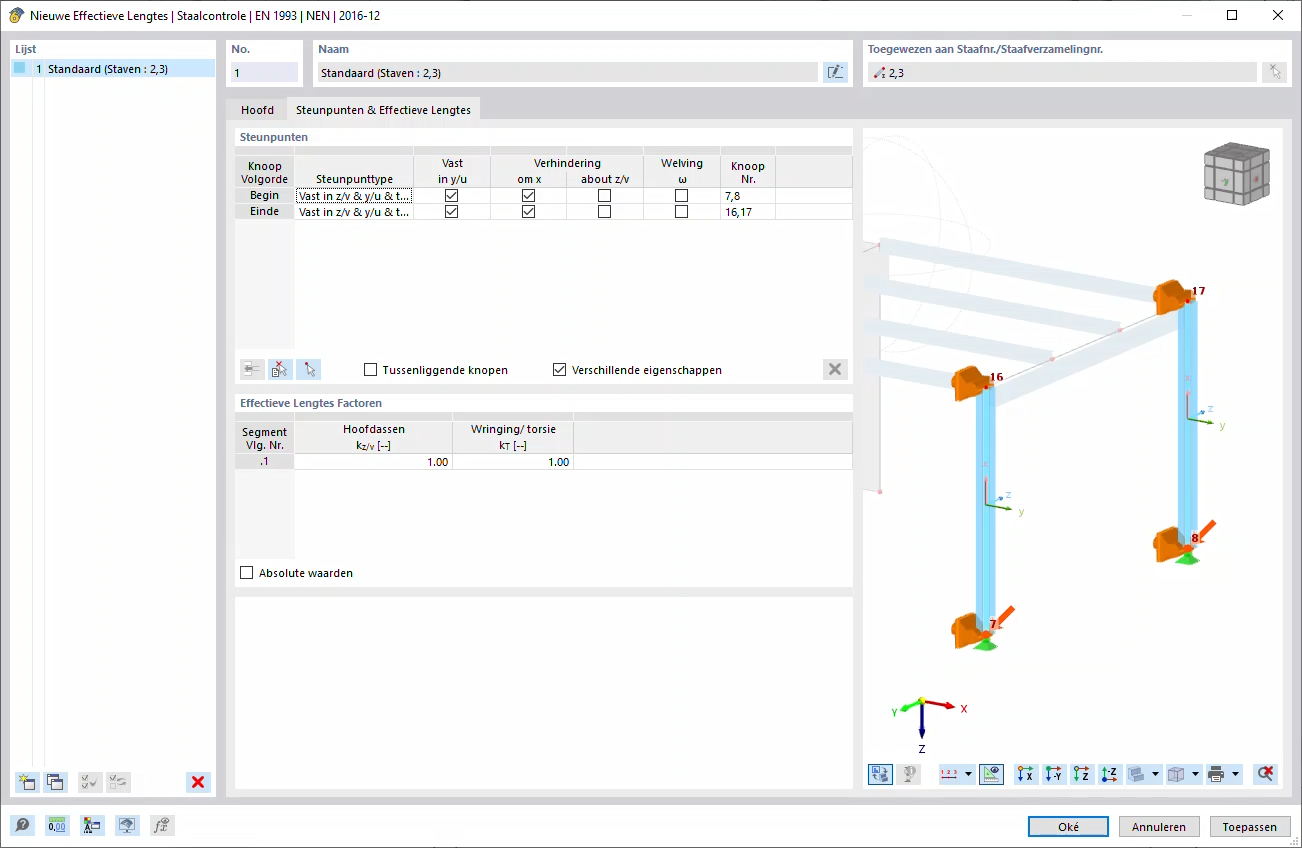

Selecteer vervolgens het tabblad steunpunten en effectieve lengtes .
Steunpunten worden standaard aan beide staafuiteinden ingesteld . Het vooraf ingestelde type is zijdelings bevestigd met een torsiebeperking rond de lengteas (“gaffel”), maar kan toch kromtrekken.

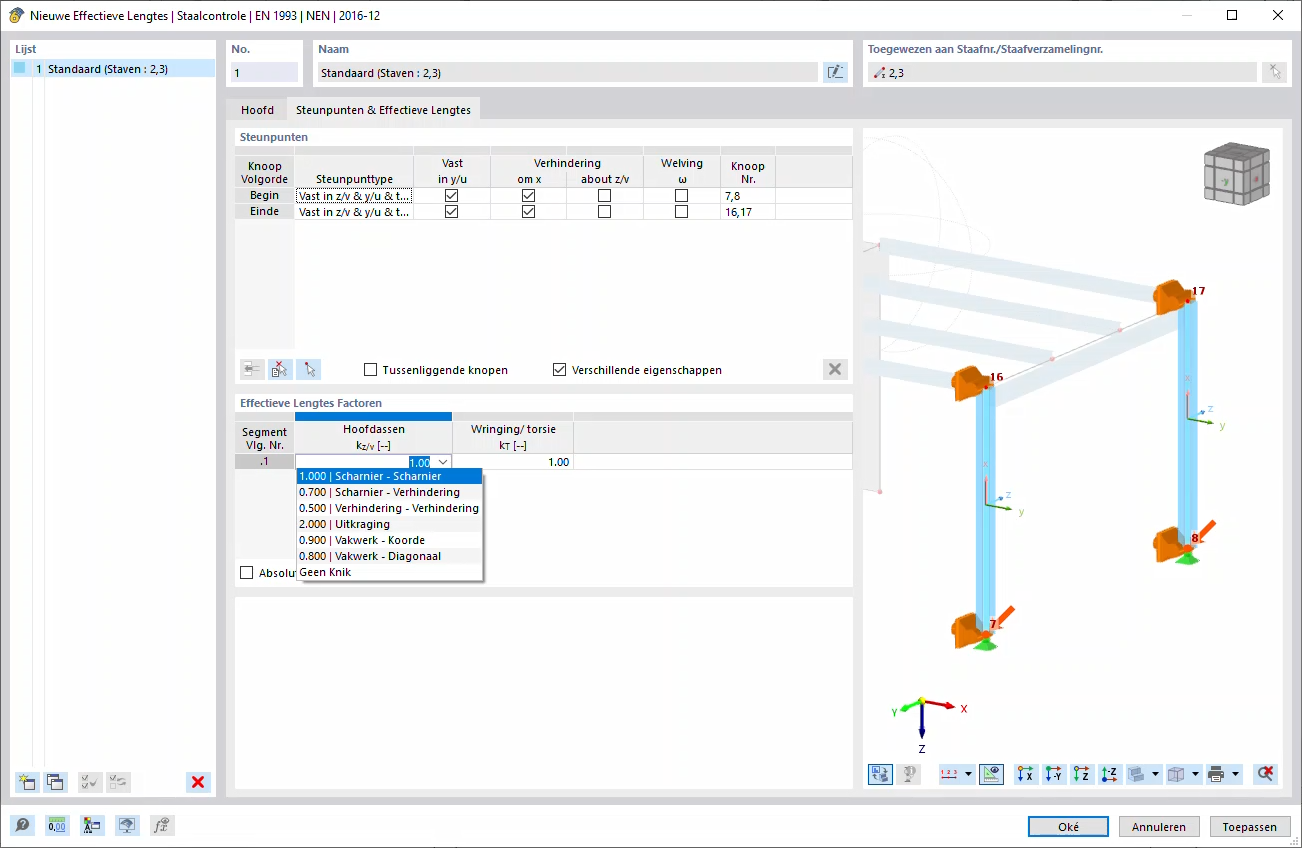

In het gebied ‘Effectieve Lengtefactoren‘ zijn de factoren ingesteld op 1,0. Ze vertegenwoordigen een scharnier- scharnier model met betrekking tot knikken. Men zou de elasticiteit van de kolomkoppen kunnen overwegen door de kniklengtefactoren te vergroten, maar ervan uitgaande dat vaste steunen voldoende zijn voor de tutorial.
Klik op [Oké] om het dialoogvenster te sluiten en terug te keren naar het dialoogvenster ‘Bewerk Staven’.
Ontwerp Configuratie

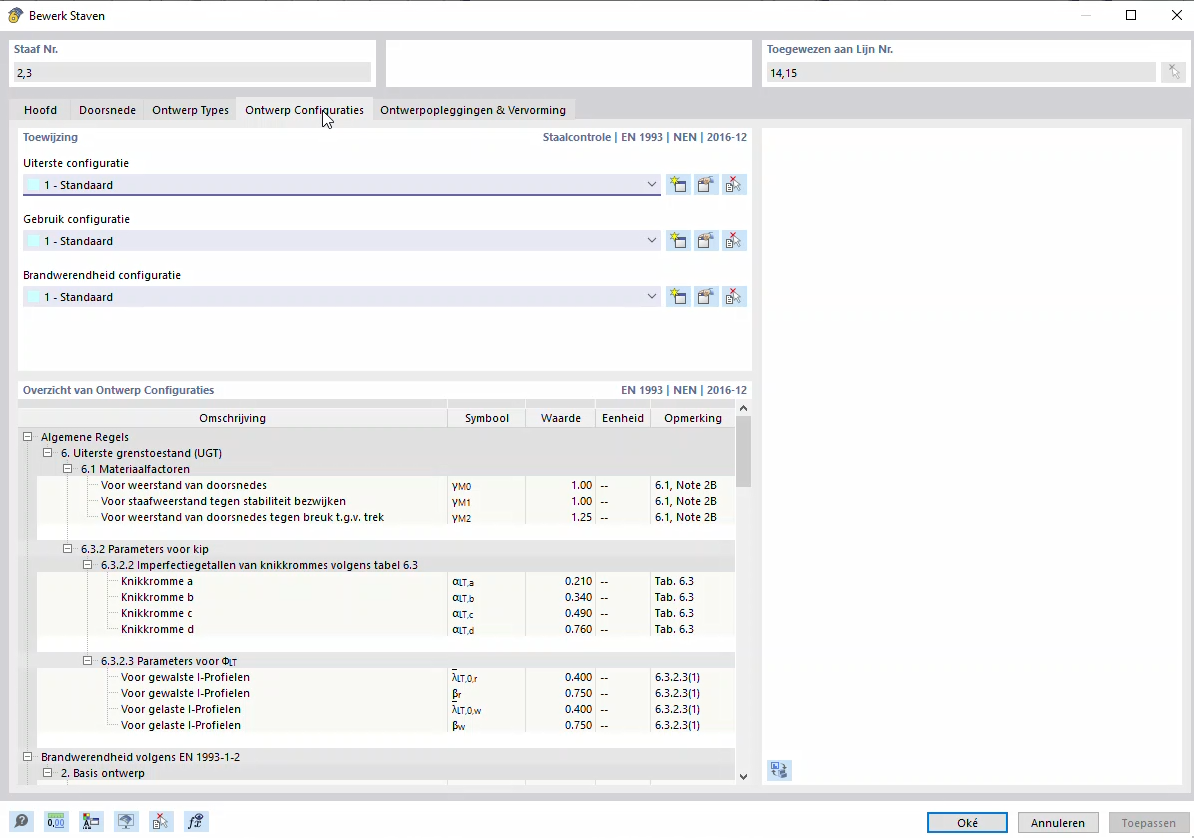

Selecteer ten slotte het tabblad ‘Ontwerp Configuraties’. De ‘Standaard’ uiterste configuratie is vooraf ingesteld (zie de ‘Hoofd’-instellingen van de uiterste configuratie- afbeelding). Het zou mogelijk zijn om een nieuwe configuratie te definiëren en deze alleen op de kolommen toe te passen, maar dit is niet vereist voor de tutorial.

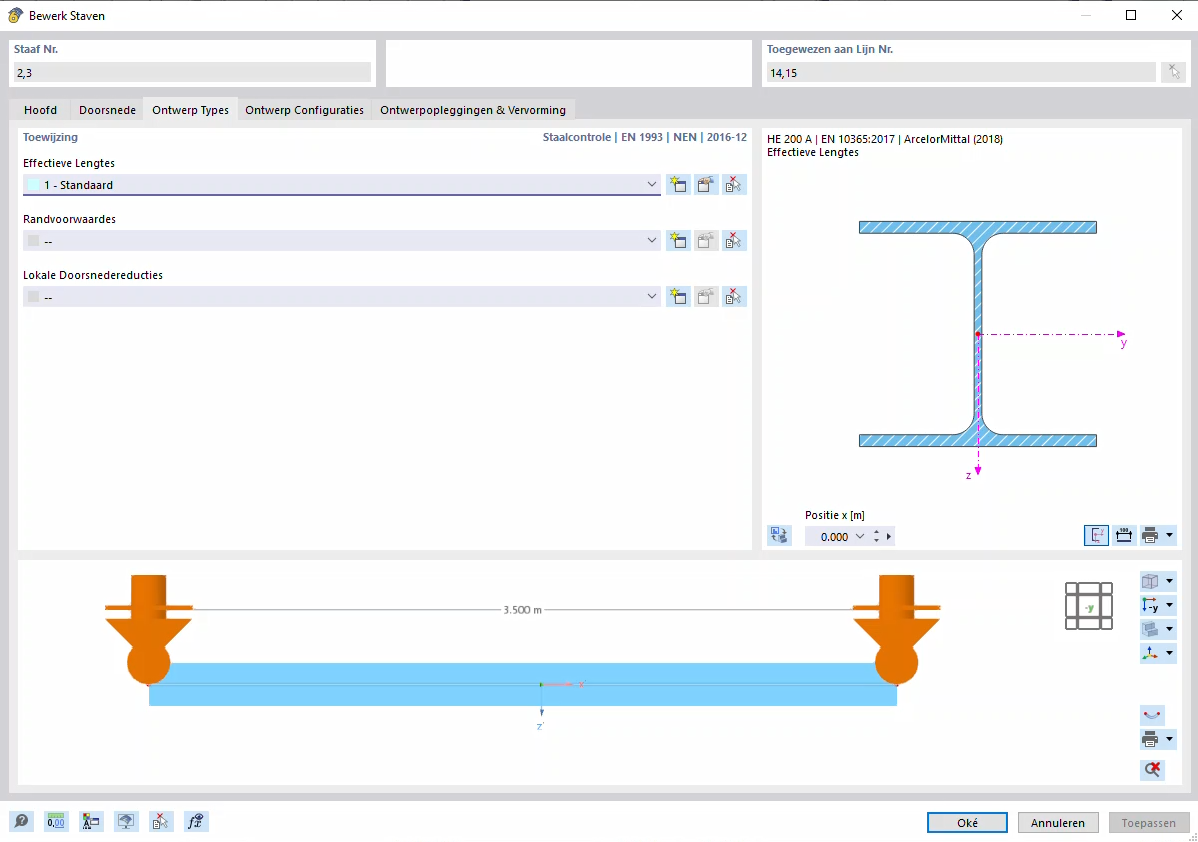

Klik op [Oké] om de effectieve lengtes toe te wijzen en sluit het dialoogvenster ‘Bewerk Staven’.
