Als er iets rood gemarkeerd is in de categorieën ‘Types voor staalcontrole’ en ‘Staalcontrole’ van de boom ‘Navigator – Gegevens’, is een parameter niet gedefinieerd, ten onrechte toegewezen of niet relevant voor het ontwerp (zoals het C30/37-materiaal of de betondoorsnedes ) .
De dwarsverstijvers worden beheerd in de boomcategorie ‘Typen voor staven’. Er zijn ook enkele opties om de instellingen in de navigator en tabellen te controleren.
Navigator – Weergave

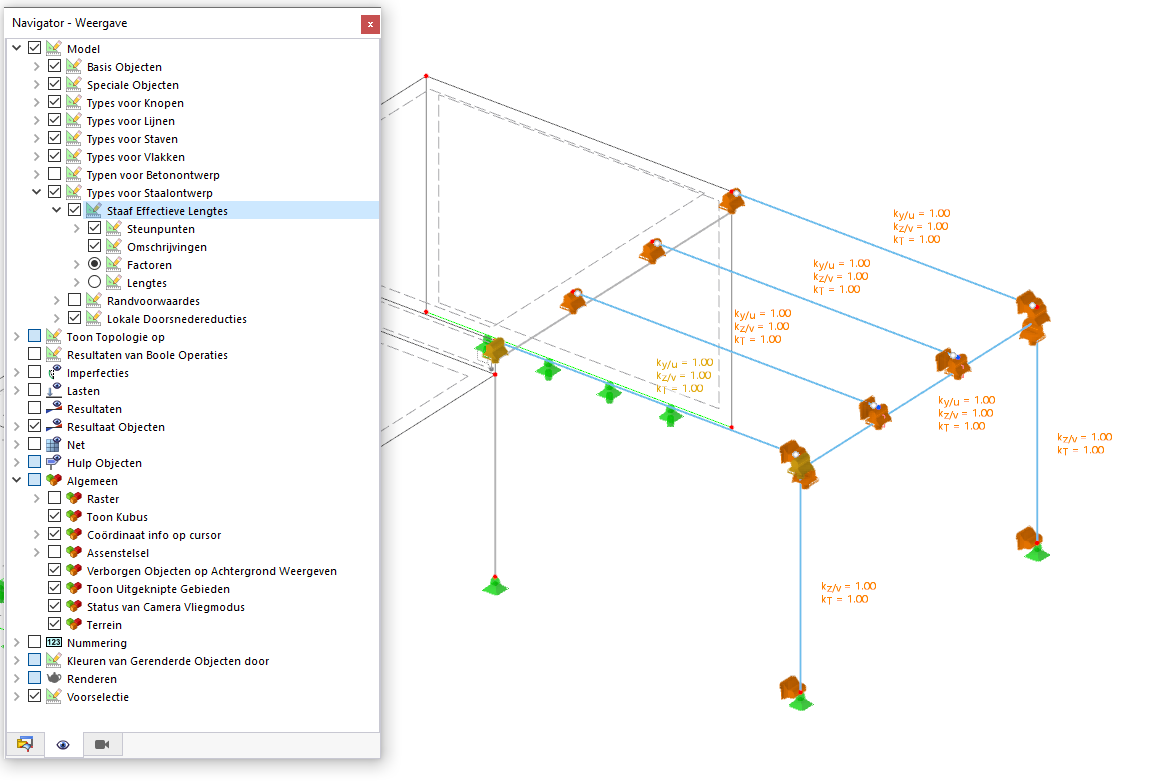

Open de Navigator – Weergave door op het ‘Weergave’ tabje te klikken. Met de artikelen in de categorie ‘Types voor staalcontrole’ kunt u specifieke typen aan- of uitzetten. Wanneer u bijvoorbeeld het selectie-vakje ‘Staaf Effectieve Lengtes’ inschakelt, worden de steunpunten weergegeven die relevant zijn voor het bepalen van de eigenwaarden van de knik en kipvormen.
Schakel dat selectievakje uit, zodat de effectieve lengtes weer worden uitgeschakeld.
Tabel

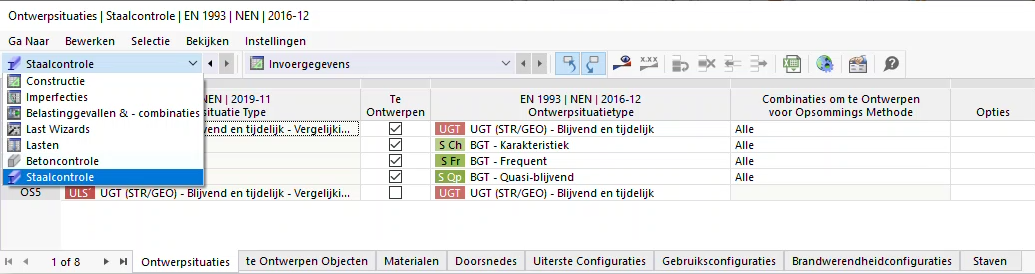

Alle parameters die relevant zijn voor de staalcontrole zijn ook opgenomen in de tabel onder de werkruimte. Om toegang te krijgen, selecteert u de optie ‘Staalcontrole’ uit de lijst met hoofdcategorieën.

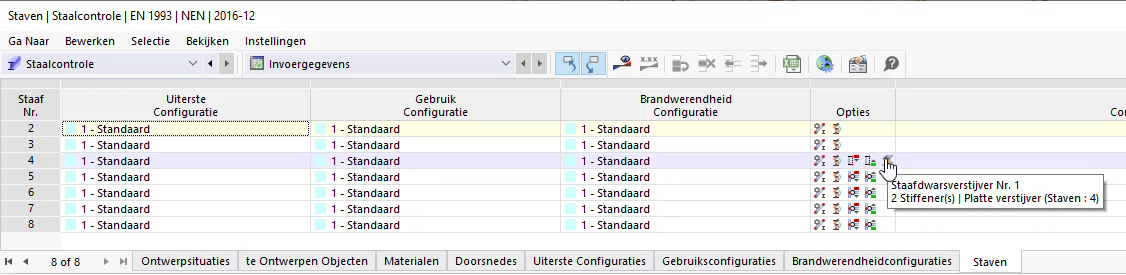

De tabel ‘Te Ontwerpen Objecten’ vermeldt de staven die relevant zijn voor de controle, terwijl de tabel ‘Staven’ gedetailleerde informatie geeft over de zeven staven en hun Opties, weergegeven door symbolen.
Wanneer u op een van de symbolen klikt, bijvoorbeeld ‘Staafdwarsverstijver’, wordt het dialoogvenster ‘Staaf bewerken‘ geopend zodat u de instellingen van dit element kunt controleren of wijzigen.
