Ook kunt u de ontwerpresultaten ook grafisch op het model bekijken, waardoor u beter inzicht krijgt in de voorwaarden van elk staaf. Zorg ervoor dat de optie ‘Draadmodel’ nog steeds actief is. Indien nodig kunt u dit instellen via de ‘Toon Model in Draadmodel’ knop op de werkbalk.

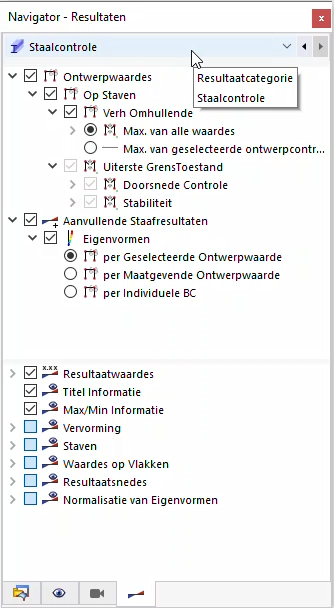

In de Navigator – Resultaten (Resultaten tabblad) zijn de staalcontrole resultaten in twee hoofdcategorieën gerangschikt:
- Ontwerpwaardes
- Aanvullende staafresultaten
De ‘ Ontwerpwaardes’-onderdelen omvatten de doorsnede controle- en stabiliteitsontwerpresultaten, terwijl de ‘Aanvullende Staafresultaten’ de Eigenvormen (Kip- en Knikvormen) beheren.
Ontwerpwaardes
Alleen de ‘Uiterste Grenstoestand’-resultaten zijn beschikbaar, omdat de BGT- en brandwerendheidsontwerpen zijn uitgesloten (zie de afbeelding Het deactiveren van het ontwerp van ‘Bruikbaarheid ‘en ‘brandwerendheid’.

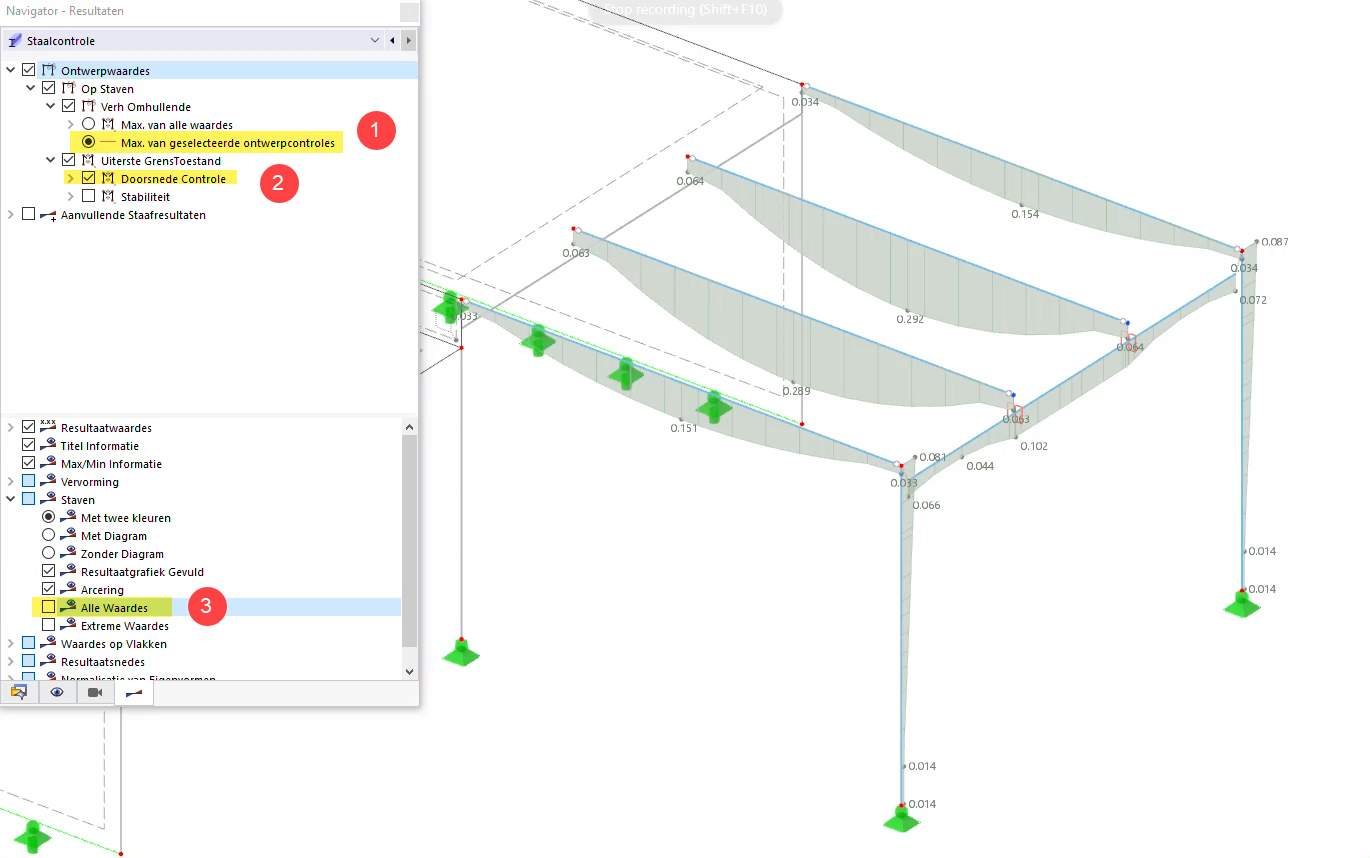

Doorsnedecontrole
Schakel het selectie-vakje Max. van geselecteerde ontwerpcontroles in voor een specifieke inspectie van de resultaten (1).
Schakel vervolgens het selectie-vakje ‘Doorsnede Controle’ in om uitsluitend dat type resultaten weer te geven (2).
Als het selectie-vakje ‘Alle Waardes’ van het boomitem ‘Staven’ in het onderste gedeelte is uitgeschakeld (3), worden alleen de maximale waarden van elk staaf weergegeven.

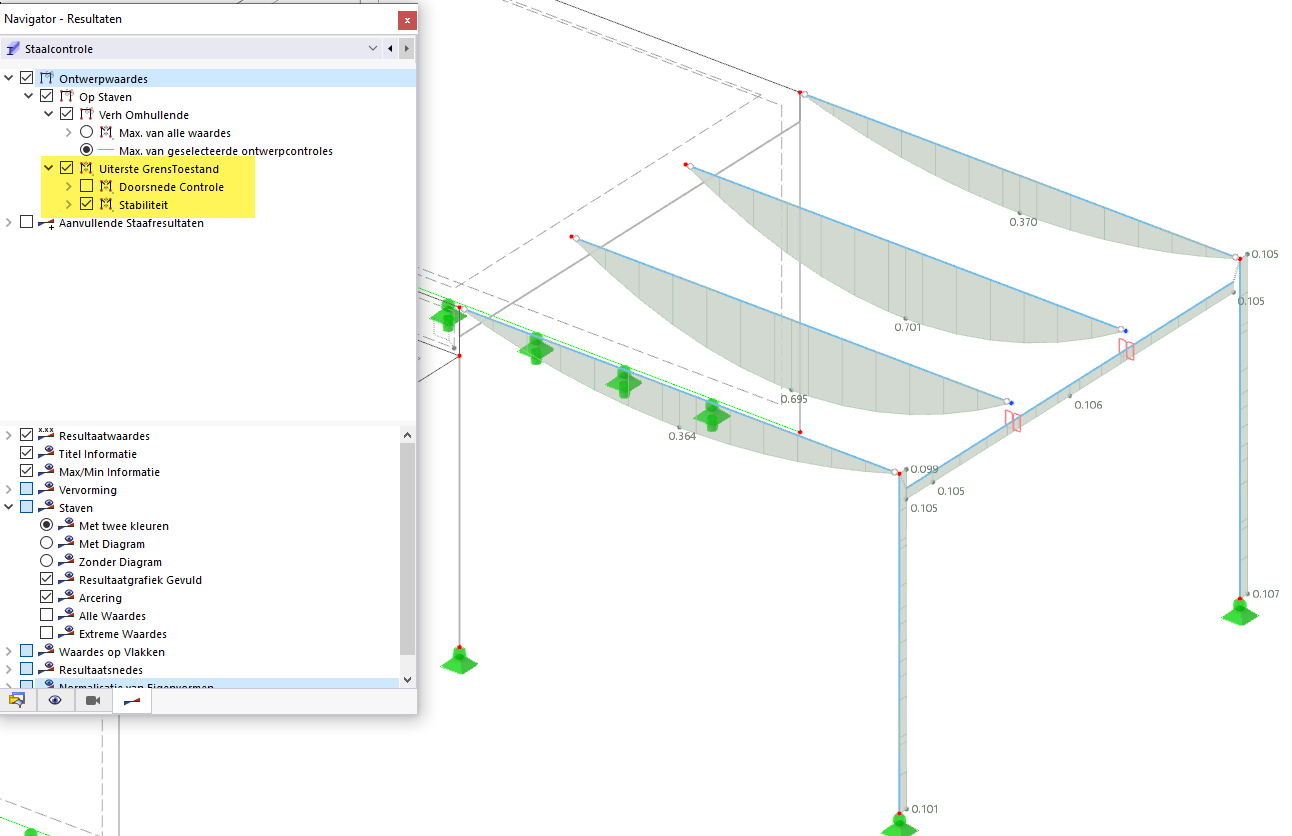

Stabiliteit
Schakel het selectie-vakje ‘Doorsnede controle’ uit en schakel in plaats daarvan het selectie-vakje ‘Stabiliteit‘ in. Langs de staven worden de maximale verhoudingen van het stabiliteitsontwerp weergegeven .
Zoals u in de grafiek kunt zien, hebben de twee interne gordingen de hoogste verhoudingen van alle stalen staven.
Eigenvormen
Eigenvormen kunnen worden weergegeven voor afzonderlijke staven die verband houden met een specifieke ontwerpcontrole of voor alle staven die verband houden met de betreffende controles. Elke eigenvorm is gebaseerd op een uniek submodel, waarvan de randvoorwaarden worden gedefinieerd door de staafspecifieke effectieve lengtes en steunpunten (zie de afbeelding Effectieve lengten weergeven met steunpunten ) en de belasting uit belastinggevallen of -combinaties.

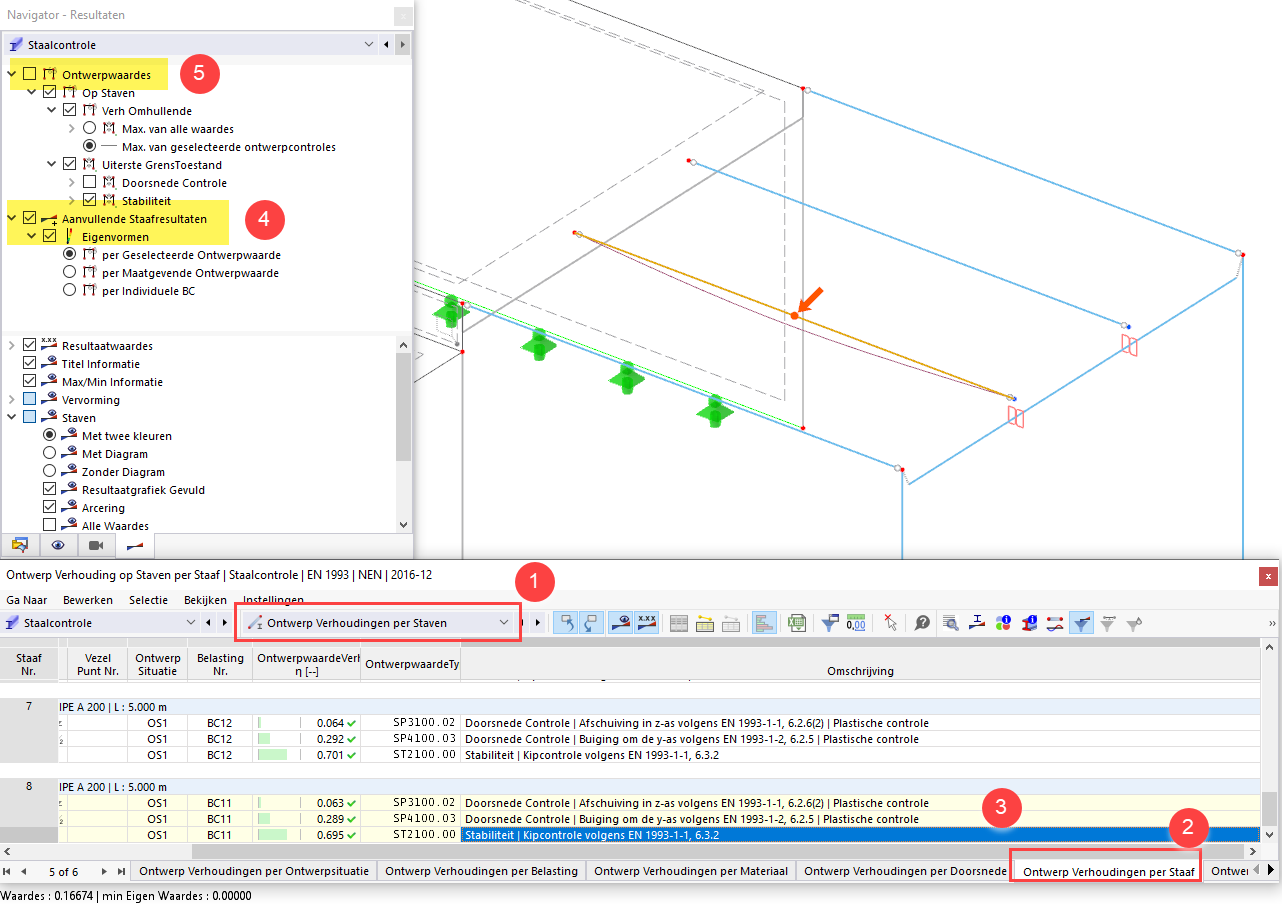

Om de eigenvorm van een binnenste gordingen weer te geven, gaat u als volgt te werk:
- Stel de categorie Ontwerp verhoudingen per Staven in de tabelwerkbalk in (1).
- Selecteer de tabel Ontwerp verhoudingen per Staaf (2).
- Selecteer de Stabiliteit resultaten van staaf nr . 8 door op de laatste lijn (3) te klikken.
- Selecteer in de navigator de Eigenvormen in de boom ‘Aanvullende Staafresultaten’ (4). De eigen vorm die verband houdt met laterale torsie-knik wordt weergegeven door een lijn op de platformligger.
Schakel de ontwerpverhoudingen uit door het selectie-vakje ontwerpwaardes uit te schakelen, zodat alleen de eigenvormen (5) wordt weergegeven. - De regel vertegenwoordigt een rudimentair beeld van de eigenvorm. Selecteer de optie ‘Doorsnede Gekleurd’ in het boom onderdeel ‘Vervorming’ onderaan de navigator. Vervolgens kunt u de zijdelingse torsieknik van het liggerprofiel realistisch bekijken.
