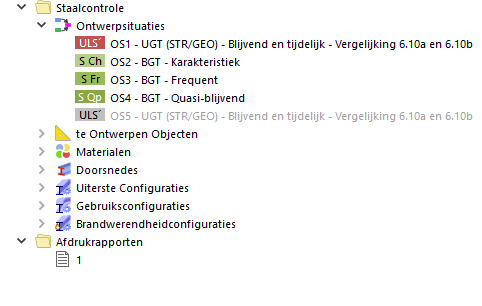

Er zijn één UGT- en drie BGT-ontwerpsituaties gecreëerd bij het combineren van de belastinggevallen voor de statische berekening in Deel 1. In Deel 2 is de ‘OS5 – UGT (STR/GEO) – Blijvend en tijdelijk – Vergelijking 6.10a en 6.10b’ ontwerpsituatie toegevoegd om de betonnen objecten te controleren volgens de geometrisch lineaire berekening. Alle ontwerpsituaties worden vermeld in de map ‘Staalcontrole’ van de navigator, aangezien deze ook relevant kunnen zijn voor het staalcontrole.

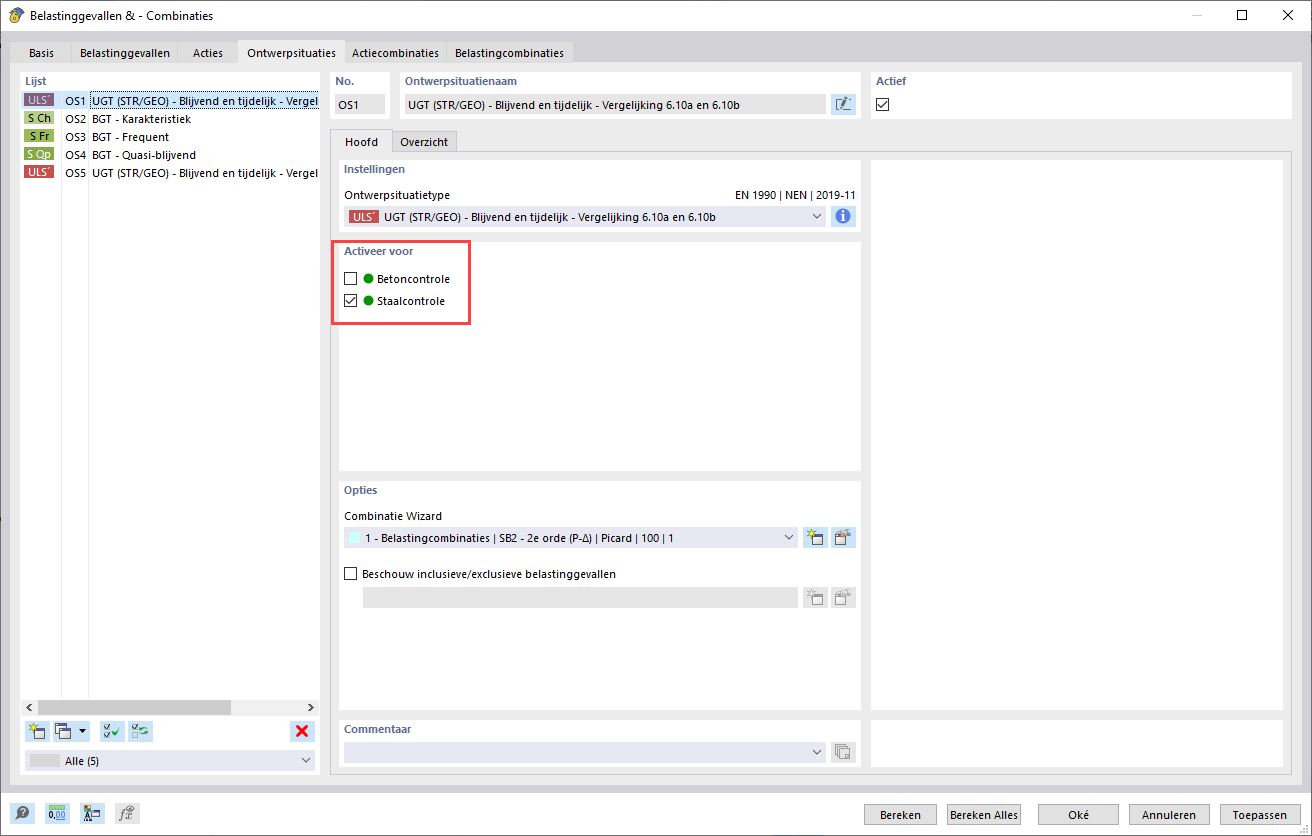

Dubbelklik op het ontwerpsituatie-item OS1 – UGT (STR/GEO) in de navigator. Op het tabblad ‘Ontwerpsituaties’ van het dialoogvenster ‘Belastinggevallen & Combinaties’ wordt de optie ‘Staalcontrole’ geactiveerd en wordt de tweede orde (P-Δ) theorie ingesteld. Deze methode is toepasbaar bij het ontwerpen van stalen staven en het beschouwen van imperfecties. In Deel 2 is de betoncontrole voor die ontwerpsituatie uitgeschakeld.
In deel 1 zijn alle bruikbaarheid grenstoestand-ontwerpsituaties uitgeschakeld. Voor die ontwerpsituaties zijn de selectie-vakjes in de ‘Actief’-gebieden dus niet ingeschakeld.

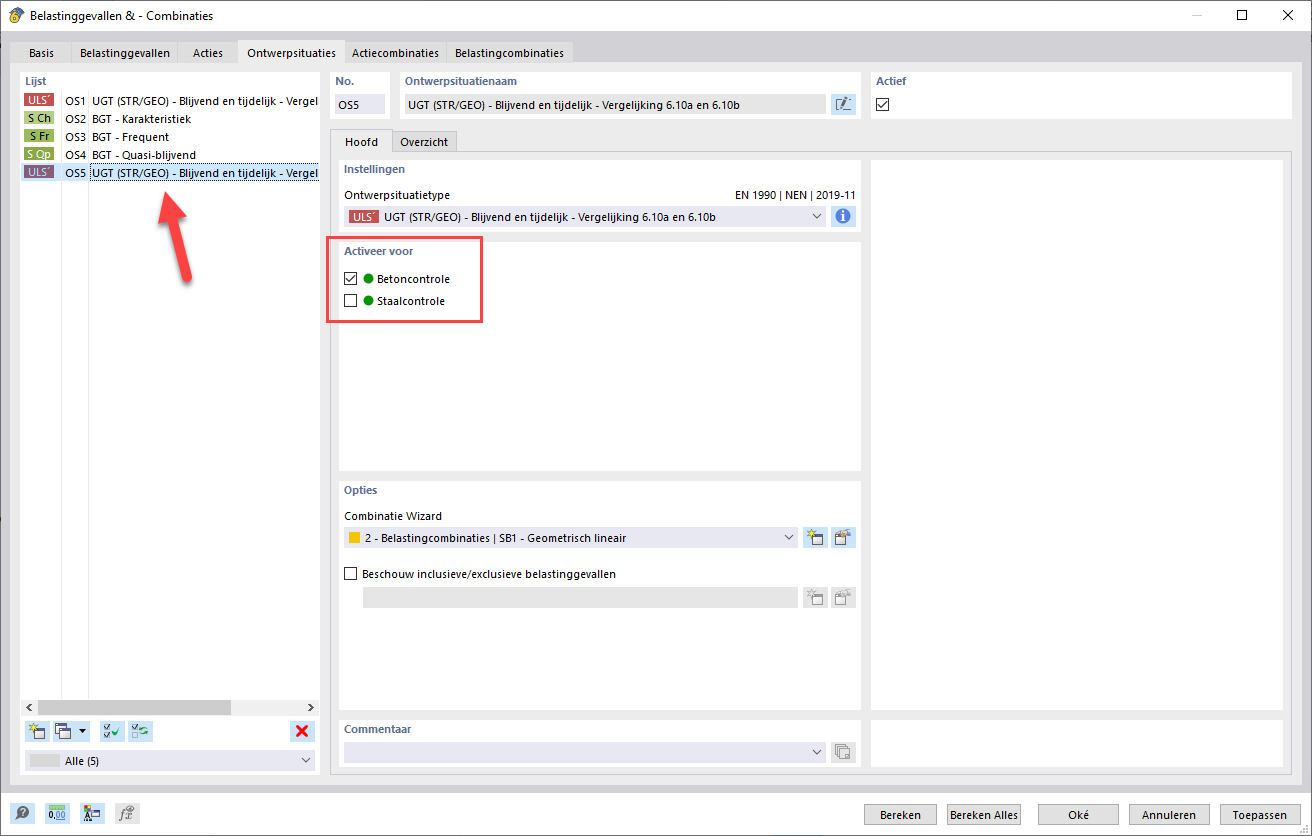

Selecteer de ‘OS5-ontwerpsituatie’ in de lijst.
Schakel het selectie-vakje Staalcontrole uit, zodat deze ontwerpsituatie (volgens een lineaire berekening) alleen in aanmerking wordt genomen voor de betoncontrole.
Klik op [Oké] om het dialoogvenster te sluiten.
