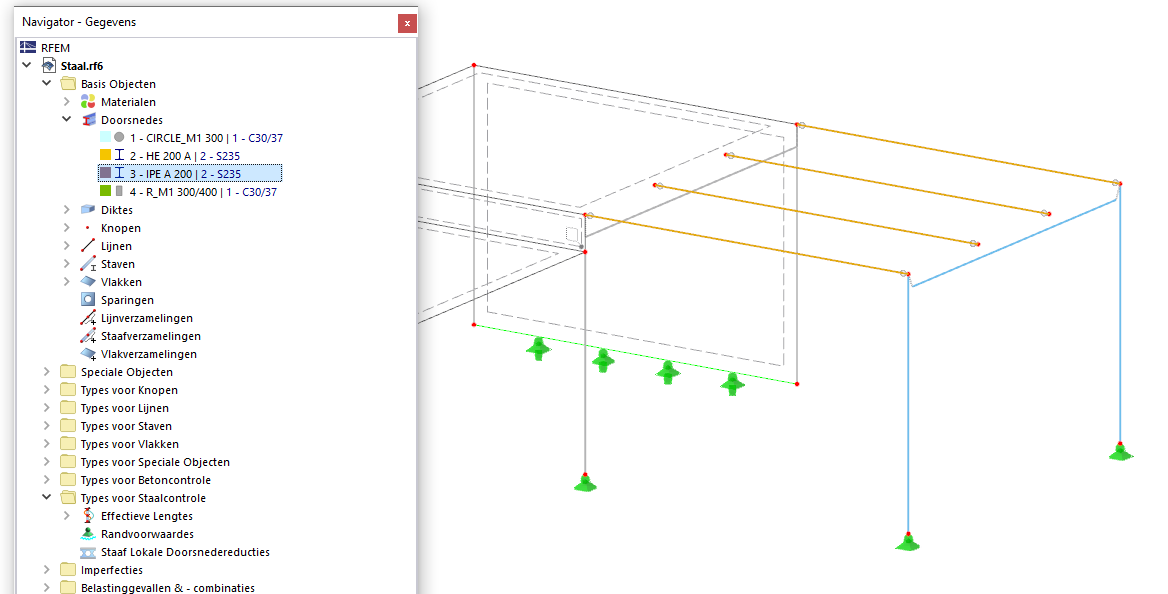

Om de platformliggers te selecteren, klikt u op de IPE 200– doorsnedes in de navigator.
Dubbelklik vervolgens op een van de geselecteerde liggers in de werkruimte om het dialoogvenster ‘Bewerk Staven’ te openen .
Selecteer het tabblad ‘Ontwerp Types’. Om een nieuw type effectieve lengte aan te maken , klikt u nogmaals ‘Maak Nieuwe Effectieve Lengte’ op de knop (zie de afbeelding Nieuw type effectieve lengte maken).

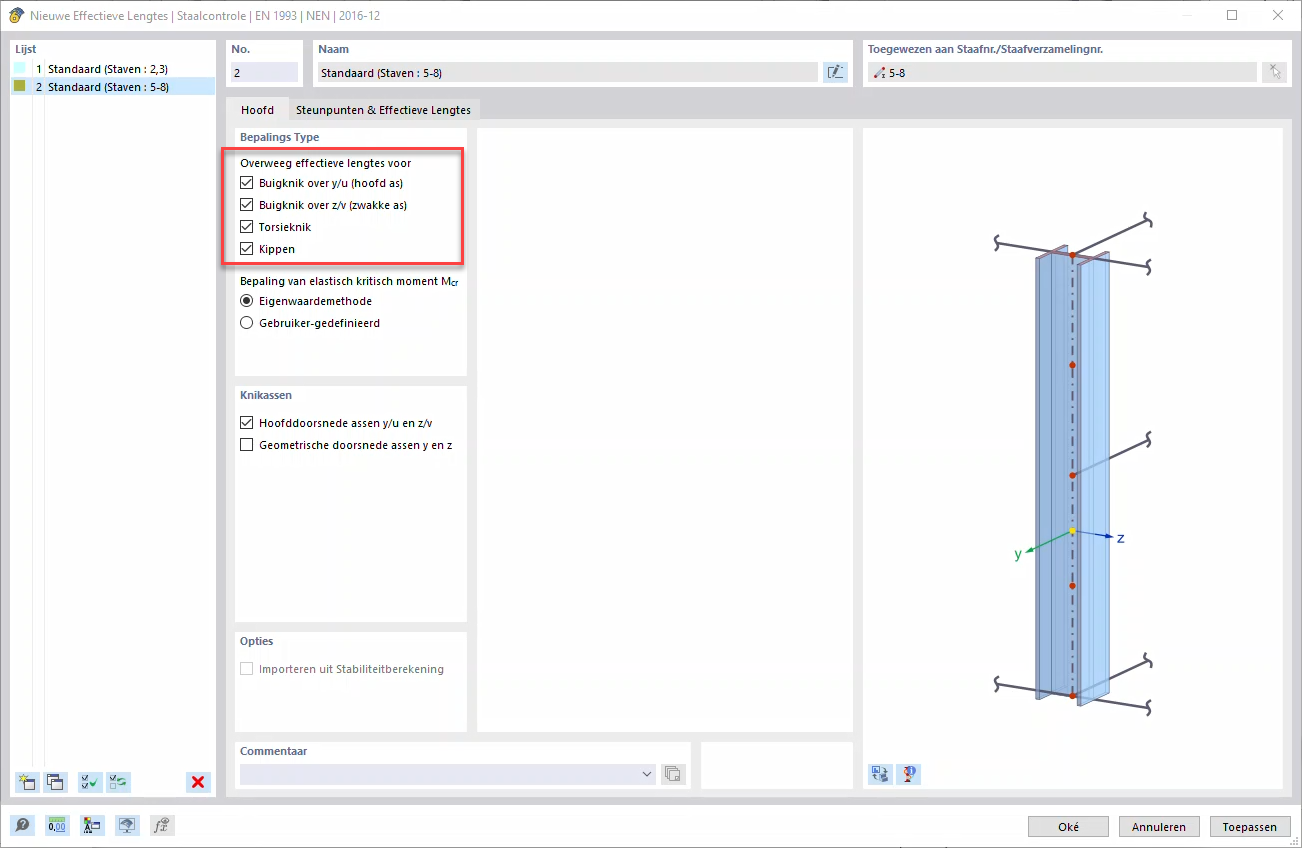

In het dialoogvenster ‘Nieuwe Effectieve Lengtes‘ zijn alle vier de selectie-vakjes geactiveerd, zodat bij alle soorten stabiliteitscontroles rekening wordt gehouden met de effectieve lengtes. Dit is passend omdat er geen imperfecties zijn gedefinieerd voor de platformliggers.

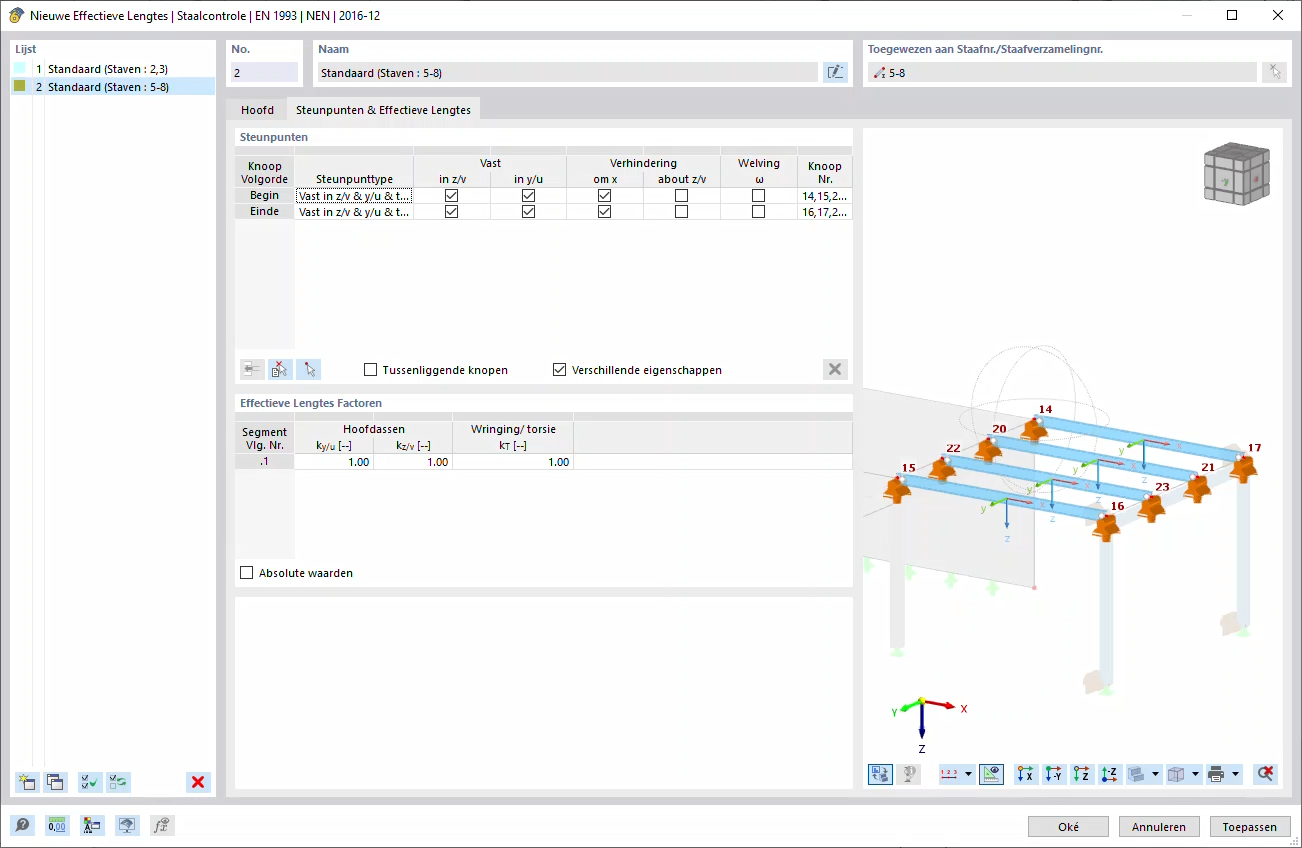

Op het tabblad ‘Steunpunten & Effectieve Lengtes’ kunnen dezelfde instellingen als voor de kolommen worden toegepast: Aan beide uiteinden worden de liggers zijdelings vastgezet met torsieverhinderingen voor de x-assen.
Klik op [Oké] om het dialoogvenster te sluiten en terug te keren naar het dialoogvenster ‘Bewerk Staven’.

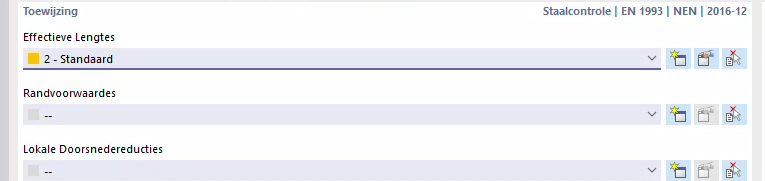

Een nieuw type effectieve lengtes is ingesteld voor de platformliggers.
Voordat u het dialoogvenster sluit, controleert u het tabblad ‘Ontwerpconfiguraties’, waar de uiterste configuratie ‘Standaard’ opnieuw is ingesteld (zie de afbeelding Ontwerpconfiguratie voor kolommen ). Klik vervolgens op [Oké] om de ontwerptypen aan de Platformliggers toe te wijzen.
