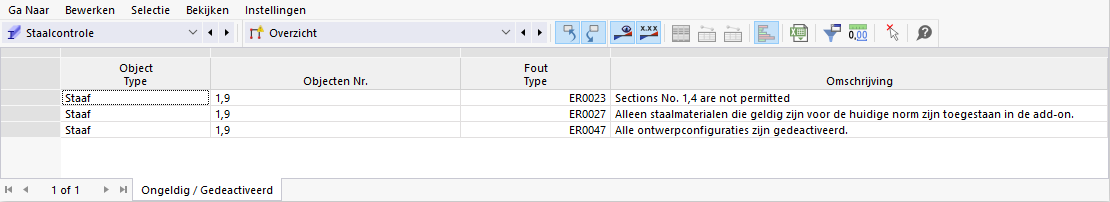

Stel de categorie ‘Staalcontrole’ opnieuw in de lijst in. De tabel ‘Ongeldig / Gedeactiveerd’ wordt weergegeven. Het geeft een overzicht van de doorsnedes en materialen waarmee bij het staalcontrole geen rekening is gehouden.

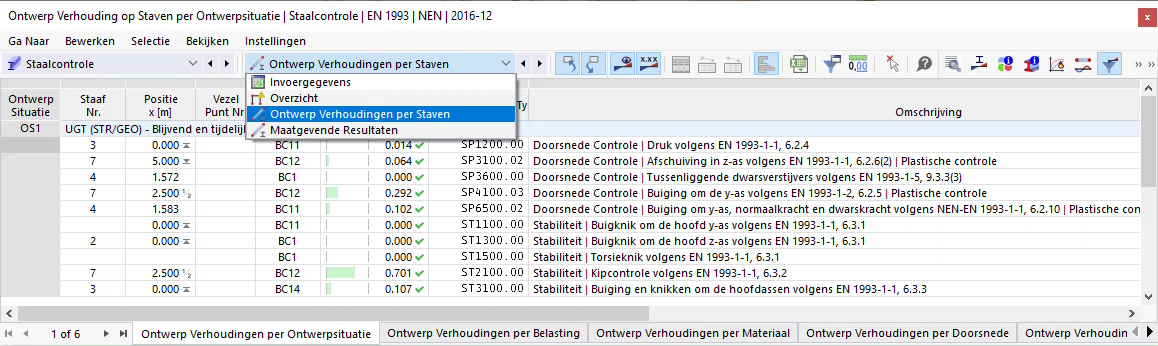

Om de specifieke ontwerpresultaten van elk staaf te controleren, gebruikt u de categorieën in de werkbalk-lijst. Aan elke categorie is een reeks tabellen toegewezen.
Ontwerp Verhoudingen per Staven

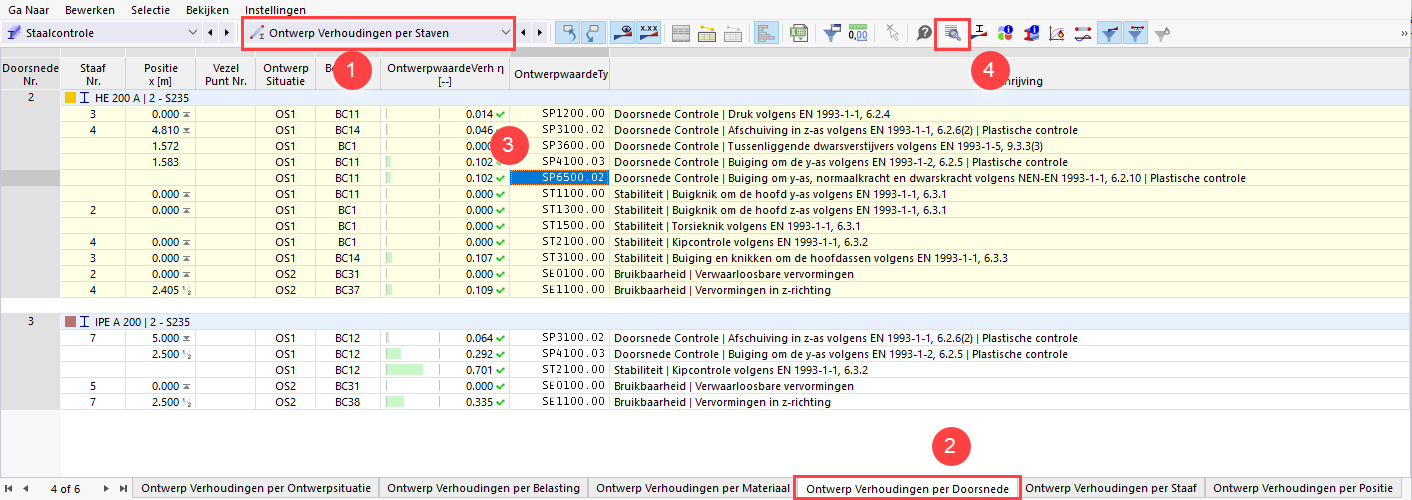

Selecteer de categorie ‘Ontwerp Verhoudingen per Staven’ (1). De ontwerp verhoudingen van elke staaf worden op elk tabelblad volgens verschillende criteria vermeld. Stel de tabel ‘Ontwerp Verhoudingen per Doorsnede’ in (2).
In deze tabel worden de maximale resultaten van elke doorsnede weergegeven . De waarden in de kolom ‘ontwerpwaardeVerh‘ vertegenwoordigen de verhoudingen van de bestaande ontwerpwaarden | unity-checks tot de respectievelijke ontwerpweerstanden. Daartoe behoren zowel de doorsnede- als de stabiliteitscontroles. De eerste worden aangeduid als ‘SP’-controletypen, de laatste als ‘ST’. ‘SP6500.02’ vertegenwoordigt bijvoorbeeld het doorsnede controle voor buiging om de y-as, normaalkracht en dwarskracht volgens NEN-EN 1993-1-1, 6.2.10. Selecteer deze regel binnen de HEA 200-resultaten (3). Voor de hoofdligger (staaf nr. 4) werd voor dit profiel de hoogste verhouding van dat ontwerptype berekend. De locatie x wordt in de grafiek gemarkeerd door een pijl.

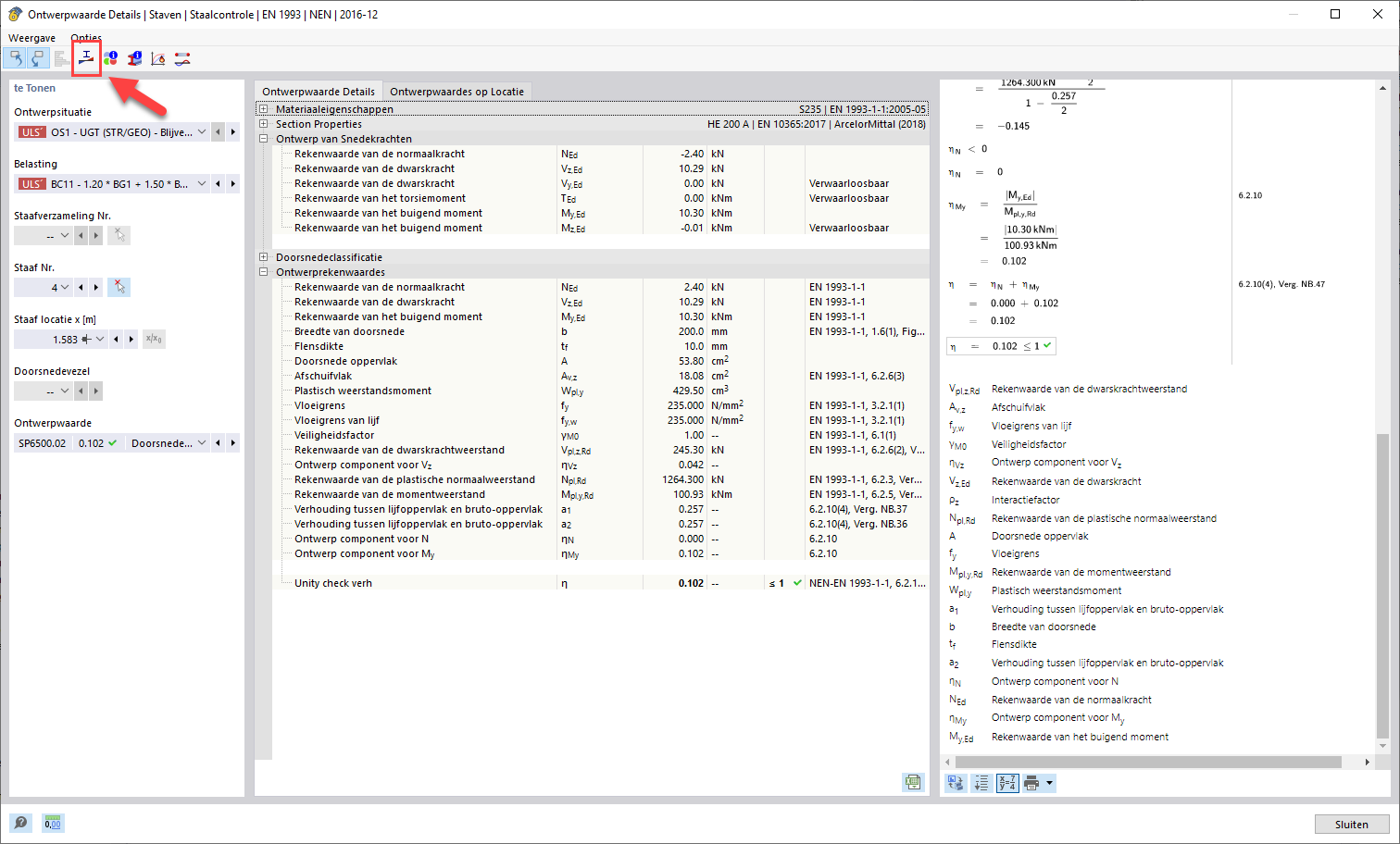

Om de ontwerpdetails van deze controle te bekijken, klikt u op de ‘Ontwerpwaarde Details’ knop op de tabelwerkbalk (4). Het venster ‘Ontwerpcontrole Details | Staven | Staalcontrole | EN 1993 | NEN | 2016-12’ wordt geopend.
Dit venster presenteert alle parameters van de controle en de relevante vergelijkingen/verwijzingen naar de norm. Door op de knop [Schakel tussen …] rechtsonder te klikken, kunt u schakelen tussen waarden of symbolen die worden weergegeven in de formules van het ontwerp.

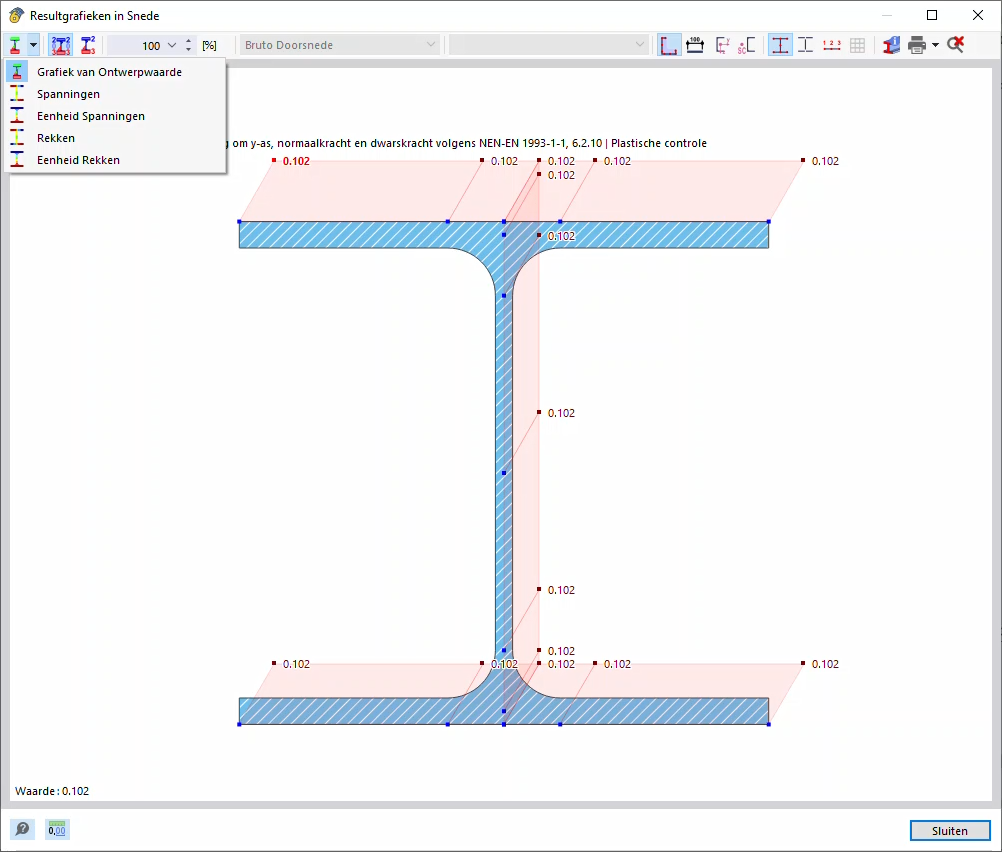

Wanneer u het boom onderdeel ‘Doorsnedeclassificatie‘ opent, kunt u ook de classificatie van de HEA- doorsnede controleren. Om de grafiek in snede weer te geven , klikt u op de ‘Grafiek in Snede’ knop op de werkbalk.
Met de lijstknop kunt u ook de spanningen of rek van de hoofdligger doorsnede weergeven . Klik op [Sluiten] om dit venster te sluiten.

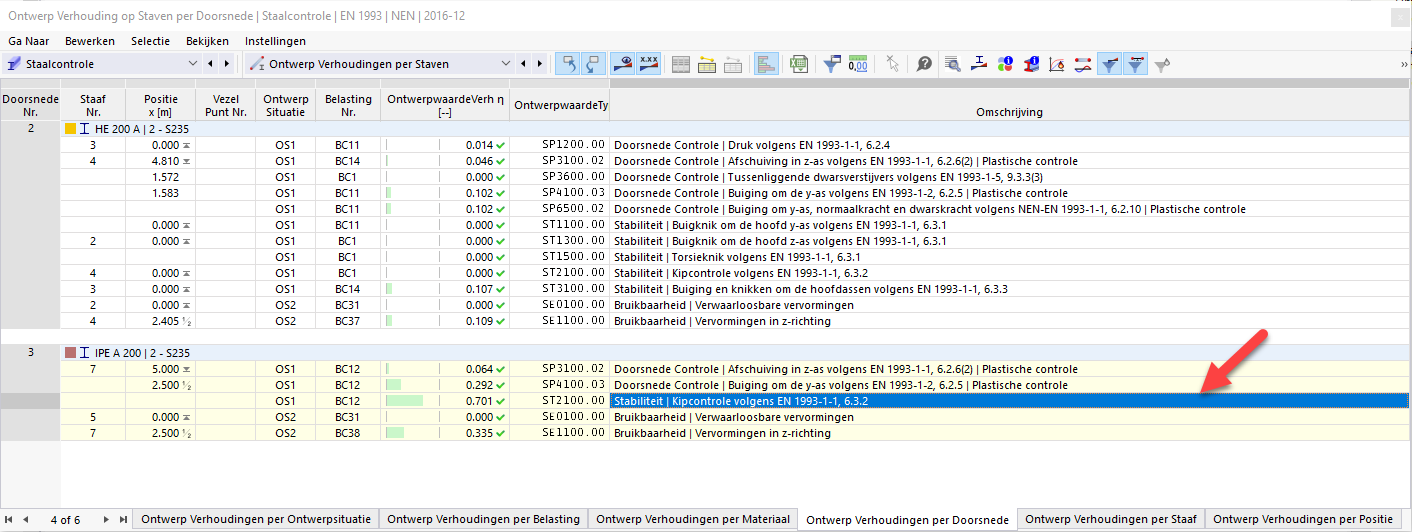

De hoogste totale verhouding van het stabiliteitsontwerp geldt voor het IPE 200- doorsnede. Selecteer deze derde rij in de tabel, zie rode pijl.
Klik op de knop ‘Ontwerpwaarde Details’ op de tabelwerkbalk om het venster ‘Ontwerpcontrole Details | Staven | Staalcontrole | EN 1993 | NEN | 2016-12’ opnieuw te openen.

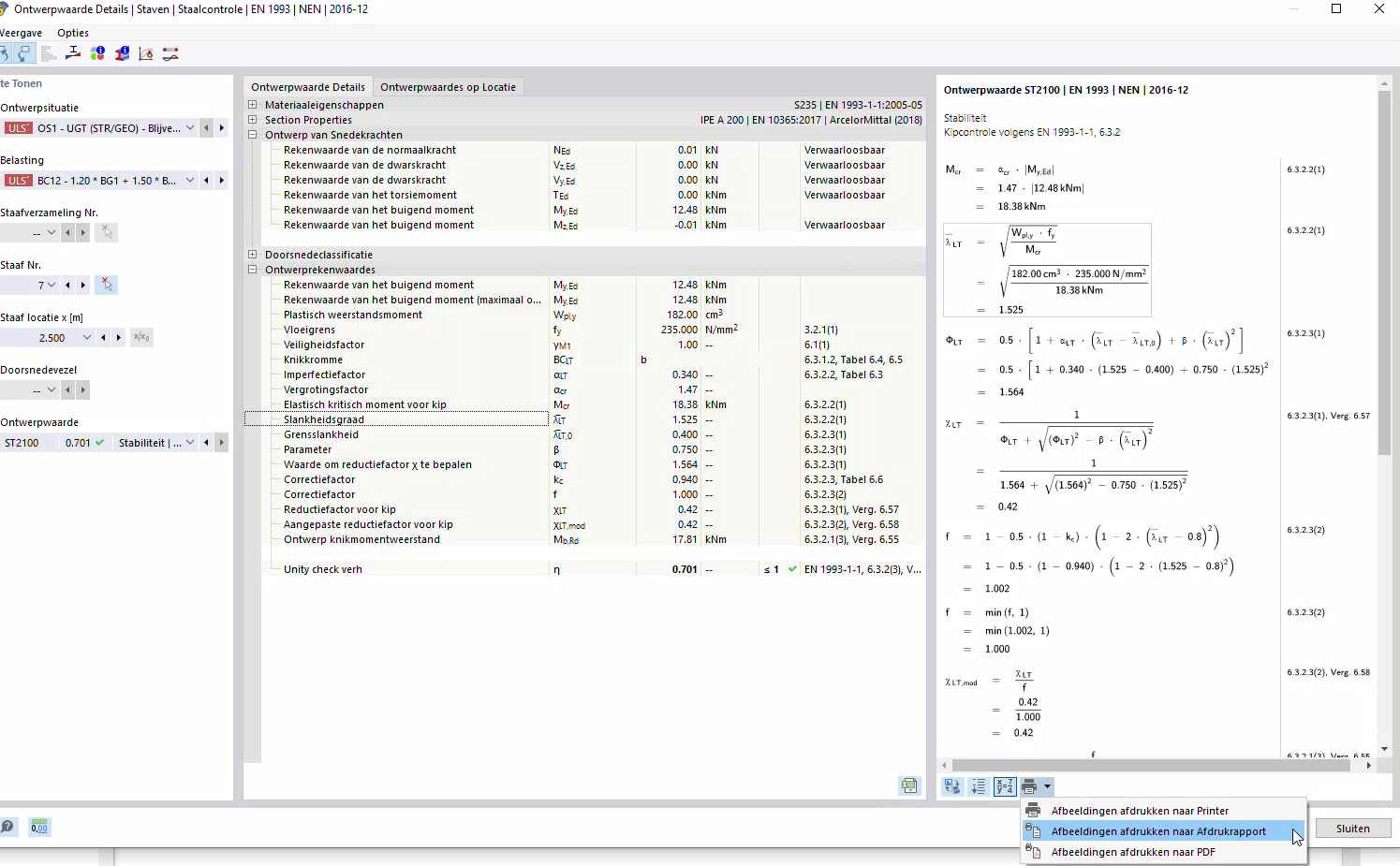

U kunt de ontwerpcontrolewaarden opnieuw bekijken, zoals het elastische kritische moment, de slankheid enz. Om de gegevens af te drukken, klikt u op de knop ‘Afbeeldingen afdrukken naar Afdrukrapport’ naast de knop ‘Afbeeldingen afdrukken naar Printer’. Selecteer de optie ‘Afbeeldingen Afdrukken naar Afdrukrapport’. De vergelijkingen van deze ontwerpcontrole worden naar het rapport geëxporteerd zonder het te openen. Keer terug naar de tabellen door op [Sluiten] te klikken.
Maatgevende Resultaten

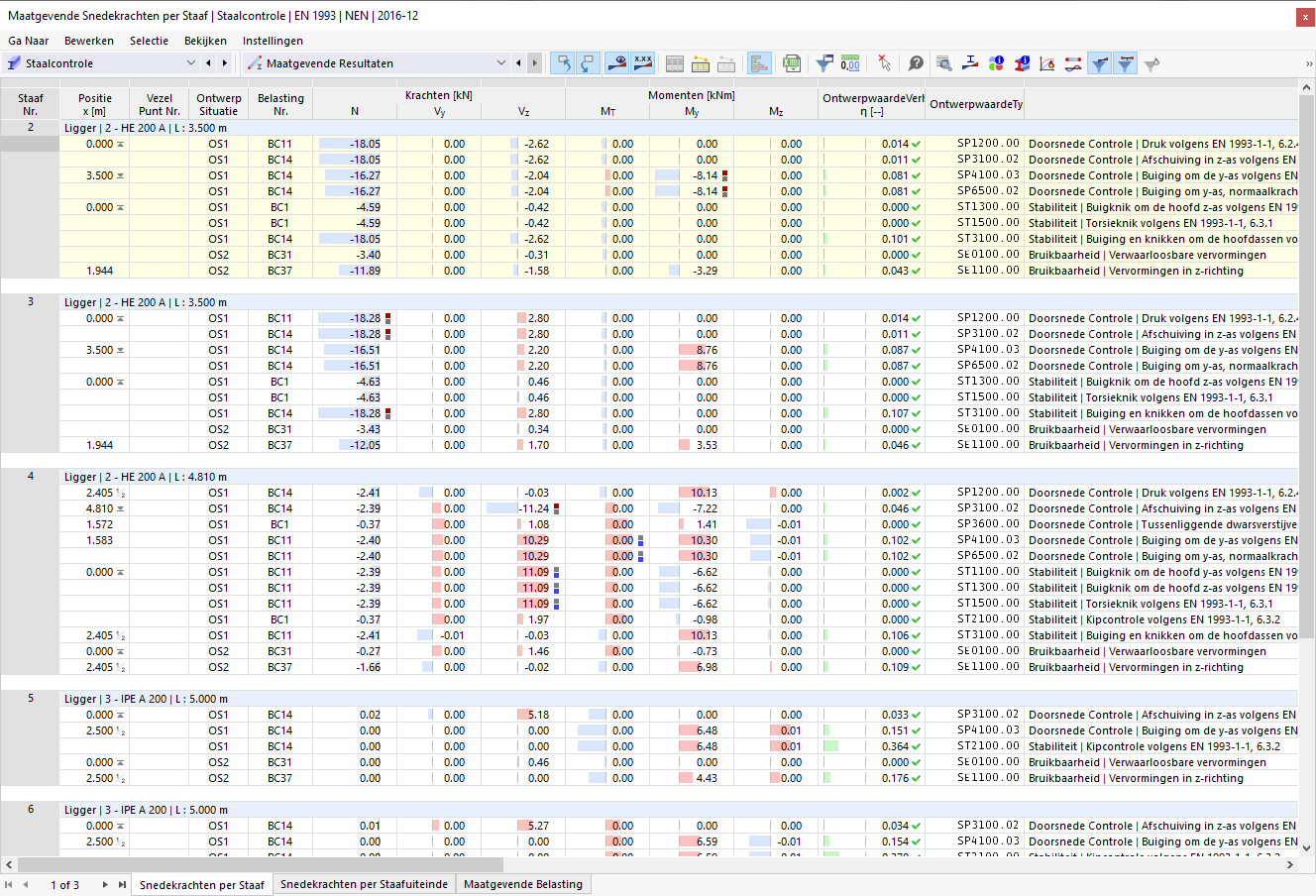

Selecteer op de tabelwerkbalk de categorie ‘Maatgevende Resultaten‘ (zie de afbeelding Categorieën voor ontwerpresultaten). De snedekrachten en de maatgevende belasting van elk staaf worden in verschillende tabellen vermeld. De tabel ‘Snedekrachten per staaf‘ is vooraf ingesteld.
In deze tabel worden voor elk staaf de snedekrachten vermeld die relevant zijn voor de verschillende controle typen. De maatgevende krachten of momenten zijn gelabeld met symbolen. Ook kun je per controletype bekijken welke belastingcombinatie de snedekrachten oplevert die relevant zijn.
De tweede tabel ‘Snedekrachten per Staafuiteinde’ bevat de maximale krachten en momenten aan de uiteinden van elk staaf. U kunt ze gebruiken om de verbindingen te ontwerpen.
