Afbeeldingen van Rekenmodellen Toevoegen

Om een ​​afbeelding aan het afdrukrapport toe te voegen, minimaliseert u het voorbeeldvenster door op de knop [Minimaliseren] op de titelbalk van het ‘Afdrukrapport’ te klikken. De RFEM-werkruimte wordt weer volledig weergegeven.

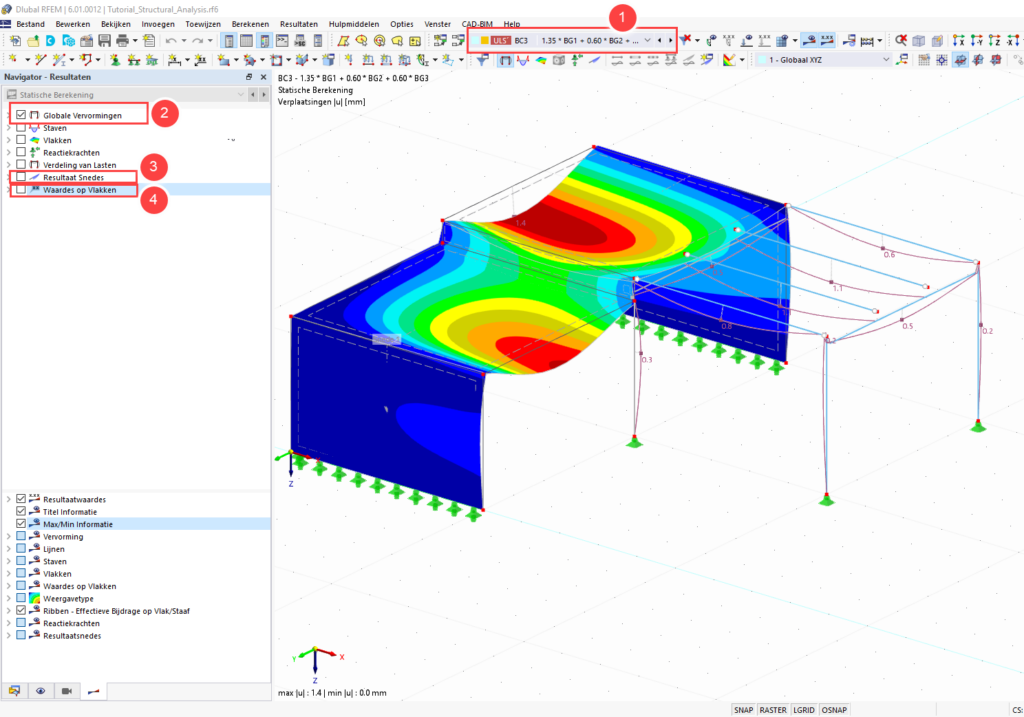

Vervormingen van model

Stel de BC3-combinatie op de werkbalk zo in dat de resultaten als gevolg van de veranderlijke lasten op de vloeren worden weergegeven (1). Selecteer in de ‘Navigator – Resultaten’ de categorie Globale Vervormingen (2). Schakel het selectievakje Resultaatsnedes uit om de grafieken van de snede (3) te verbergen. Schakel ten slotte de optie ‘Waardes op Vlakken’ uit in het bovenste gedeelte van de navigator (4).

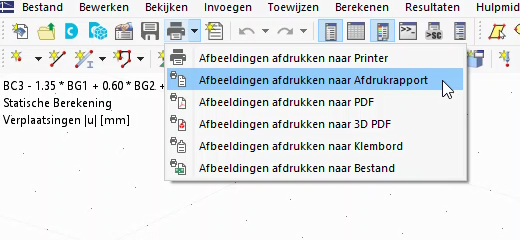

Om deze afbeelding naar het afdrukrapport af te drukken, klikt u op de knop [Lijstknop] naast de knop [Afdrukken] op de werkbalk. Er wordt een lijst met afdrukopties geopend. Klik op [Afbeeldingen afdrukken naar Afdrukrapport].

Het voorbeeld van de afbeelding wordt weergegeven. Er zijn ook enkele opties om de uiteindelijke lay-out aan te passen.

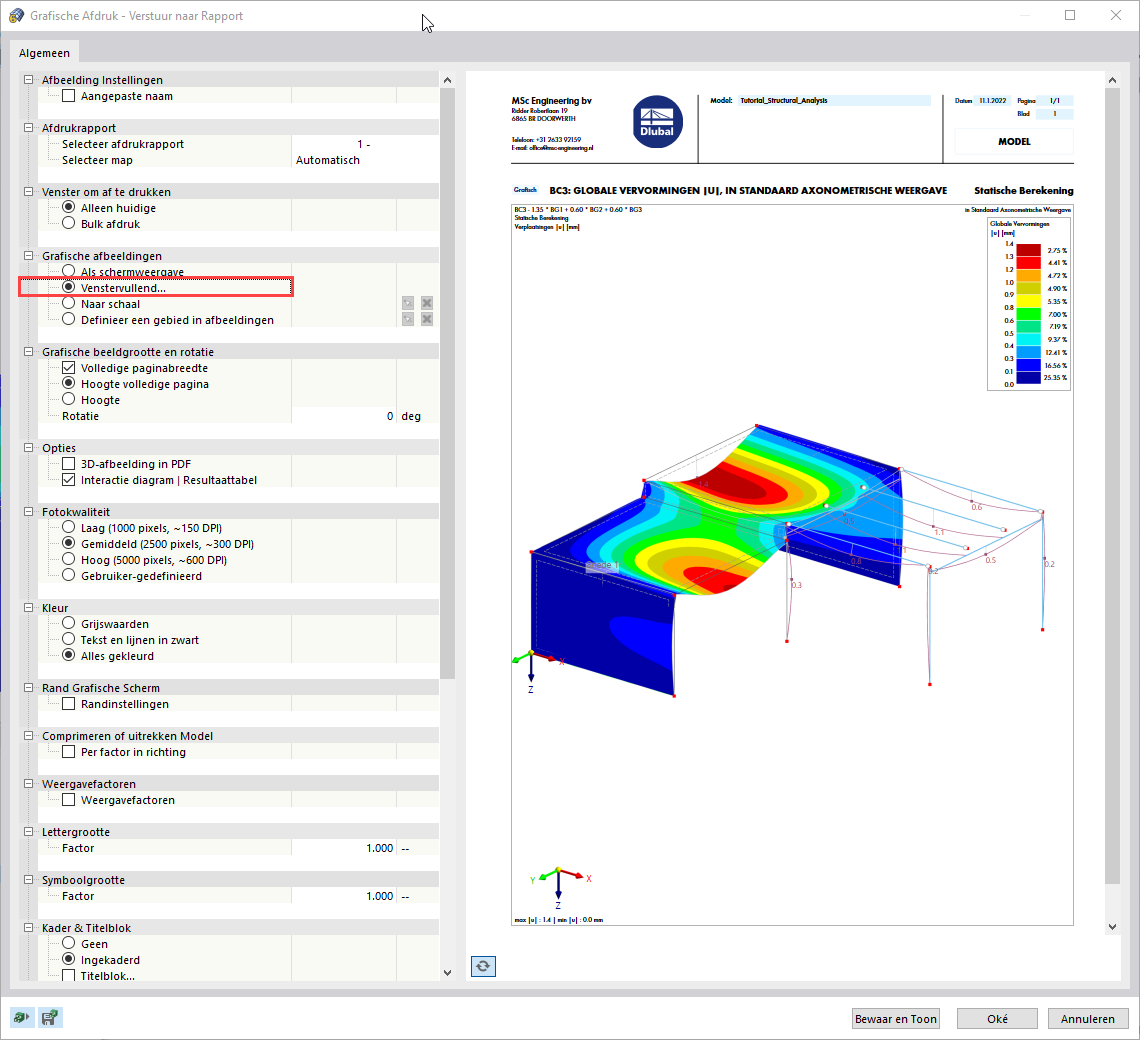

Afbeelding aanpassen voor het afdrukken

Selecteer in het gebied ‘Grafische afbeeldingen‘ de opstelling voor het Venstervullend…. Klik vervolgens op [Bewaar en Toon].

Het afdrukrapport wordt opnieuw gemaakt, met de afbeelding op de laatste pagina.
