Betonnen Kolom

Om het betonnen kolomelement te maken, dubbelklikt u op de verticale lijn in het midden (nr. 13).

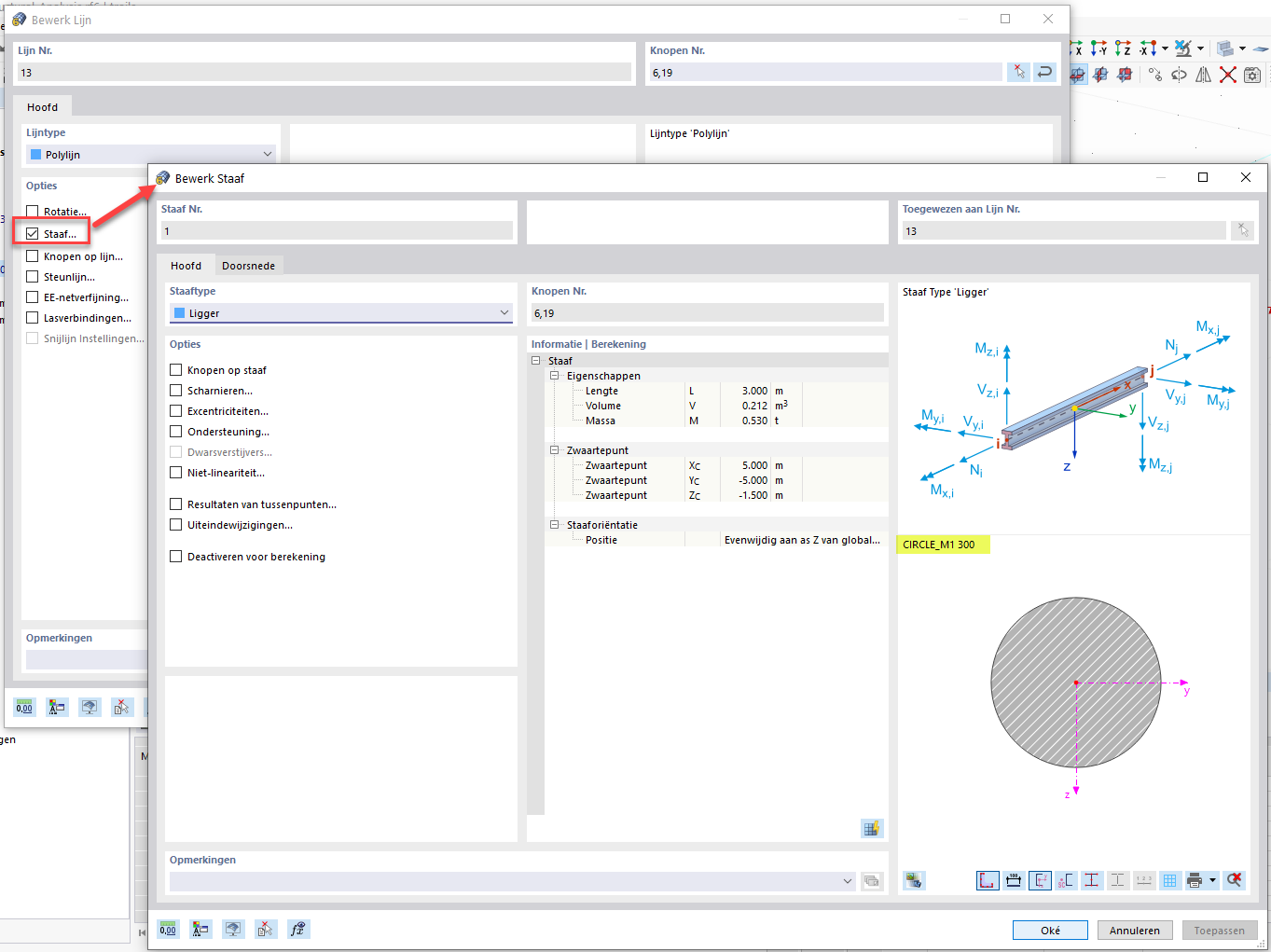

Lijn toewijzen aan een staaf.

Selecteer de optie ‘Staaf‘. Het dialoogvenster ‘Nieuwe staaf’ wordt geopend. De sectie CIRCLE_M1 300 is vooraf ingesteld, wat van toepassing is.

Klik tweemaal op [Oké] om de twee dialoogvensters te sluiten.

Betonnen Kolom

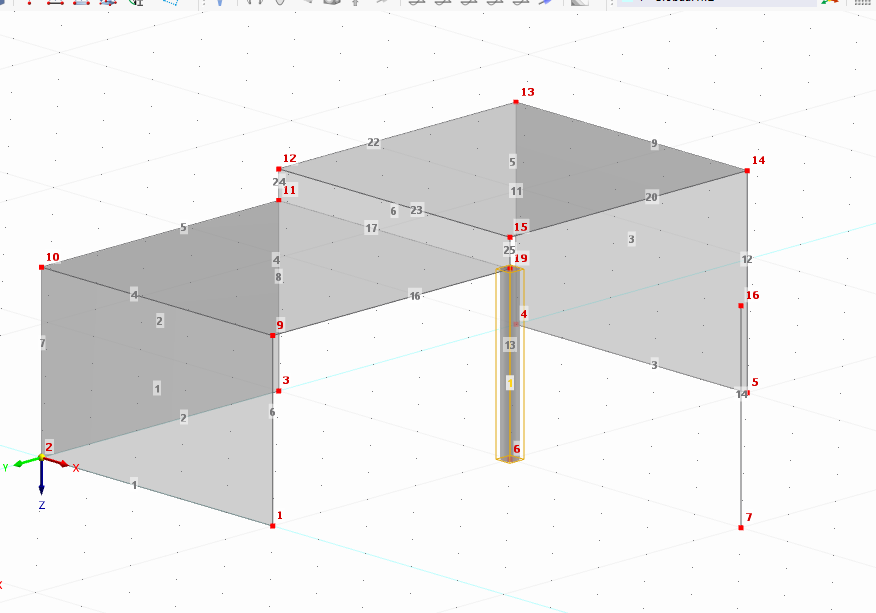

De 3D-weergave wekt de indruk dat delen van de kolom niet volledig binnen de vlakken liggen. Voor deze tutorial/zelf-studie wordt een enigszins vereenvoudigd constructiemodel gebruikt. Toch zijn de resultaten voldoende nauwkeurig. Het ontwerp van het cirkelvormige element wordt gedemonstreerd in deel 2 van de tutorial.
