Resultaatgrafieken

De resultaten kunnen ook worden weergegeven met behulp van grafieken/diagrammen. Deze zijn beschikbaar voor lijnen, staven, steunlijnen en resultaatsnedes (zie paragraaf Resultaatsnedes).

Om toegang te krijgen tot de resultaatgrafieken van de onderslagbalk, selecteert u de rib (staafnr. 9) (1). Klik vervolgens op de knop [Resultaatgrafieken van Geselecteerde Staven] op de werkbalk (2).

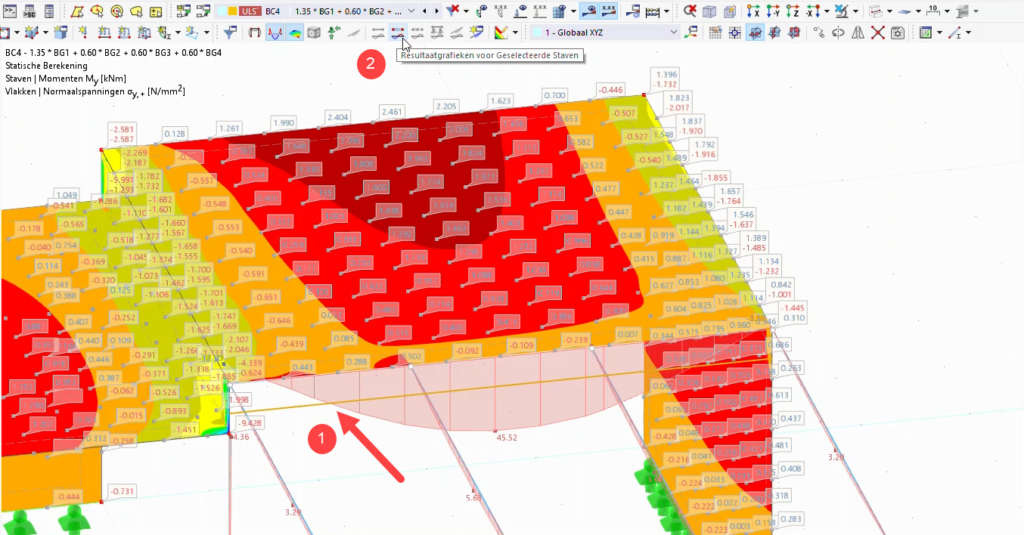

De resultaatdiagrammen openen van een geselecteerde staaf

Het venster ‘Resultaatgrafieken’ wordt geopend. De grafieken presenteren de resultaten langs de onderslagbalk.

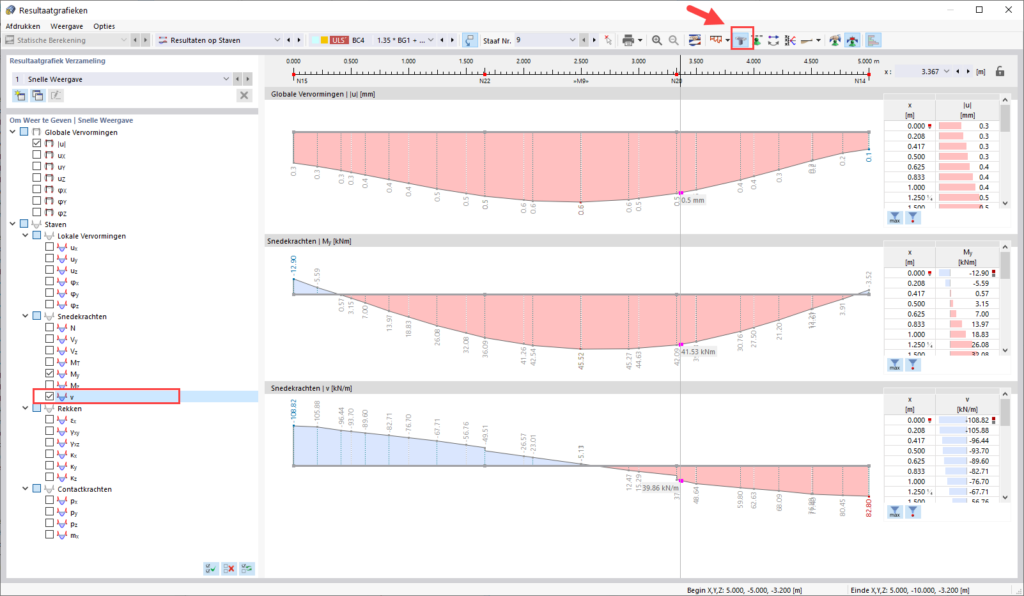

Resultaatgrafiek van de onderslagbalk

De grafieken van de vervormingen ‘|u|’ en van het moment is ‘My‘ vooraf ingesteld. Selecteer bovendien de optie v in het item ‘Snedekrachten’ om de afschuifkrachten tussen de vloer en de ligger weer te geven. Die resultaten worden weergegeven wanneer de knop [Resultaten met rib-component] op de werkbalk is geactiveerd, zie rode pijl in bovenstaande afbeelding.

Wanneer u op de knop [Resultaten met rib-component] klikt, ziet u het verschil tussen de snedekrachten van de staaf en de rib waarin de componenten/vervormingen uit de vloer zijn geïntegreerd.

Sluit het venster ‘Resultaatgrafieken’ door op de knop [Sluiten] op de titelbalk te klikken.
