De kolommen worden in alle richtingen aan hun voet ondersteund, elk met een rotatiebeperking om de lengte-as. Deze keer worden de tabellen gebruikt om de ondersteuningen op een andere manier toe te wijzen.

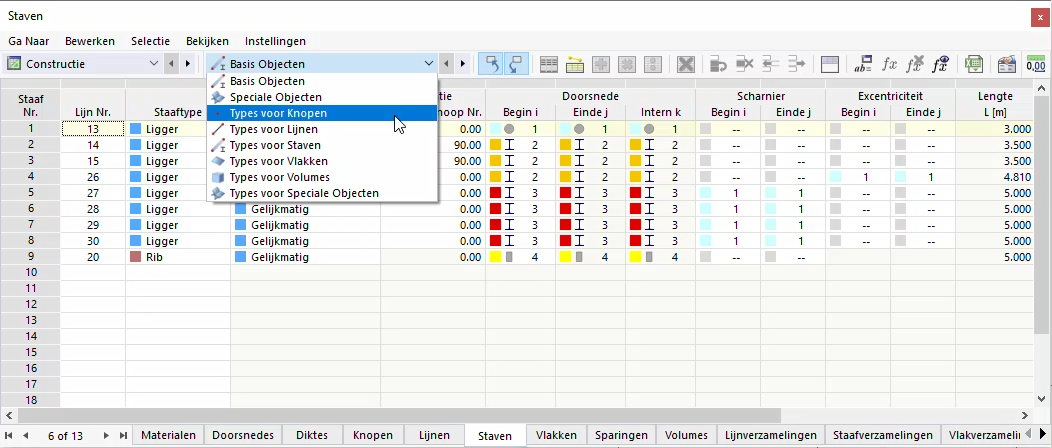

Open in de tabel de lijst met categorieën die beschikbaar zijn voor ‘Constructie’-objecten. Selecteer de ‘Types voor Knopen‘ om de tabelinhoud te wijzigen.
Het type ‘scharnierend’ is standaard ingesteld op nr. 1. Actieve selectievakjes verwijzen naar de translationele of roterende vrijheidsgraden die volledig kunnen worden beperkt door de ondersteuning.

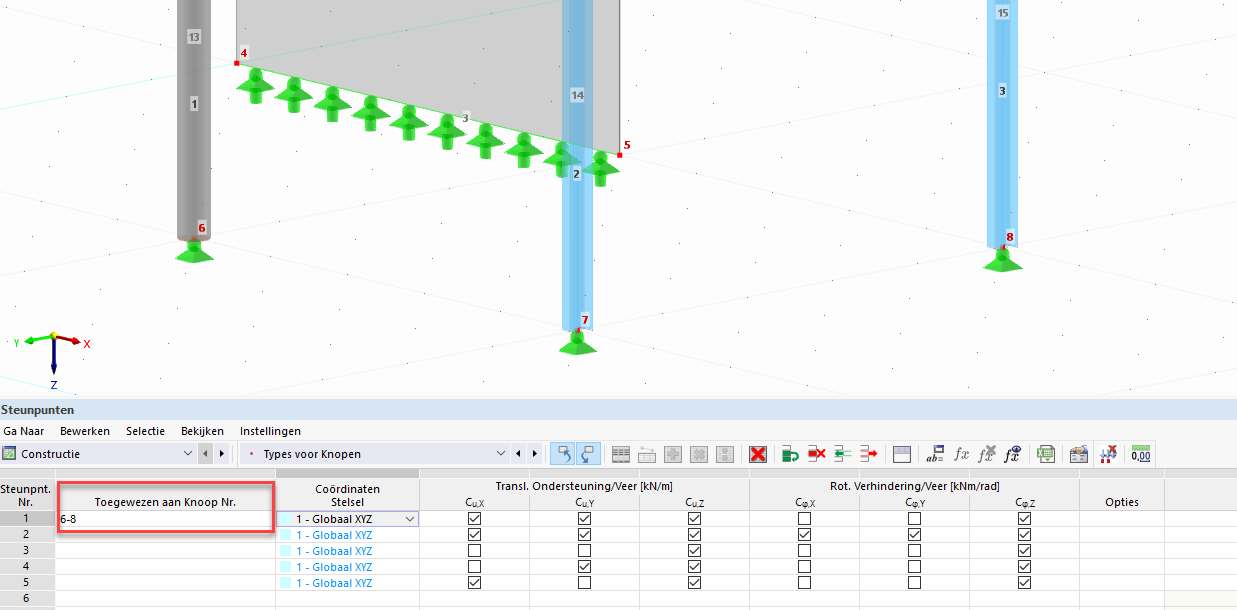

Voer in de eerste kolom de nummers van de knopen bij de kolomvoeten in: 6-8.
