Eindige Elementen Net

Het Net Genereren

Om het eindige elementen net (EE-net) met de standaardinstellingen te maken, selecteert u het menu Berekenen en klikt u op Genereer EE-Net. Wanneer het is gegenereerd, wordt het net weergegeven op de vlakken van het model (als het niet wordt weergegeven, gaat u opnieuw naar het menu Berekenen en selecteert u Toon EE-net).

EE-net van eindige elementen

Voor een beter zicht op de EE-net kunt u de knop [Raster] in de statusbalk op de statusbalk gebruiken om het werkvlakraster uit te schakelen. Gebruik de knoppen [Toon Lasten] en [Toon Imperfecties] op de werkbalk om de belastingen en imperfecties te verbergen.

EE-netgrootte aanpassen

U kunt de instellingen controleren die standaard op de net worden toegepast. Selecteer opnieuw het menu Berekenen en klik op EE-netinstellingen…

Doellengte van eindige elementen aanpassen

Het gebied ‘Algemene Instellingen’ van het eerste tabblad ‘Algemeen’ regelt de doellengte van eindige elementen – de netgrootte die globaal wordt toegepast op alle objecten van het rekenmodel. Voer de waarde van 0,40 [m] in voor een fijner EE-net.

Klik op [OK & Pas Toe] om het EE-net te maken met de nieuwe instellingen.

EE-netverfijningen toepassen

Vlak EE-netverfijning

Met een hoogte van het verbindingsvlak (nr. 6) van 50 cm ontstaat er slechts één rij eindige elementen tussen de bovenste en onderste randlijnen. Dit is niet voldoende voor een adequate berekening.

Om drie rijen elementen te maken, definieert u een vlak EE-netverfijning: Dubbelklik op het vlaknummer. 6 door de stippellijnen die de vlakken symboliseren in het draadmodel. Zoom zo nodig in.

Bewerk een vlak in het draadmodel

Selecteer in het dialoogvenster ‘Bewerk Vlak’ het selectievakje EE-netverfijning… in het gebied ‘Opties’.

EE-netverfijning activeren voor een vlak

Klik vervolgens op ‘EE-netverfijning‘ tabblad (1).

Doellengte EE vastleggen

Klik in het gebied ‘Toekenning’ op de knop [Nieuw] om een ​​nieuwe EE-netverfijning aan te maken (2). Het dialoogvenster ‘Nieuwe EE-netverfijning’ wordt geopend. Voer in het veld ‘Parameters’ (3) de doellengte van 0,17 [m] in, zodat over de hoogte van 50 [cm] drie elementen ontstaan.

Klik tweemaal op [Oké] om de twee dialoogvensters te sluiten. Een rechthoekig symbool wordt weergegeven in een hoek van het vlak. Het symboliseert zijn netverfijning.

Knoop verfijning

Gebieden van EE-netverfijningen kunnen ook worden gedefinieerd rond specifieke knopen. Om een ​​andere methode toe te passen, opent u de map ‘Types voor Knopen‘ in de navigator. Dubbelklik vervolgens op Knoop EE-netverfijningen.

Knoop EE-netverfijning in navigator – weergave

In het dialoogvenster ‘Nieuwe Knoop EE-netverfijning’ is het type ‘Cirkelvormige Netverfijning’ vooraf ingesteld. Voer de Straal van 1,5 [m] en de Ondergrens van de EE-lengte van 0,2 [m] in het gebied ‘Parameters’ (1) in.

Knoop EE-netverfijning vaststellen

Om dit nieuwe type EE-netverfijning grafisch aan een knoop toe te wijzen, klikt u op de knop [Selecteer Knopen in het Grafische Scherm] (2). Selecteer de hoekknoopnummer. 14 bij de verbinding tussen de wand en het platform.

Selecteer knopen van de netverfijning

Sluit het dialoogvenster ‘Knopen Toewijzing’ door op [Oké] te klikken.

Klik nogmaals op [Oké] om het dialoogvenster ‘Nieuwe Knoop EE-netverfijning’ te sluiten. Rond het knooppunt wordt een bolvormig symbool weergegeven dat het verfijningsgebied van het EE-net weergeeft (als dit niet wordt weergegeven, activeert u de optie ‘Knoopnetverfijningen’ in de ‘Weergave’-navigator).

Maak ten slotte de EE-net opnieuw door te klikken op Genereer EE-Net in het menu Berekenen.

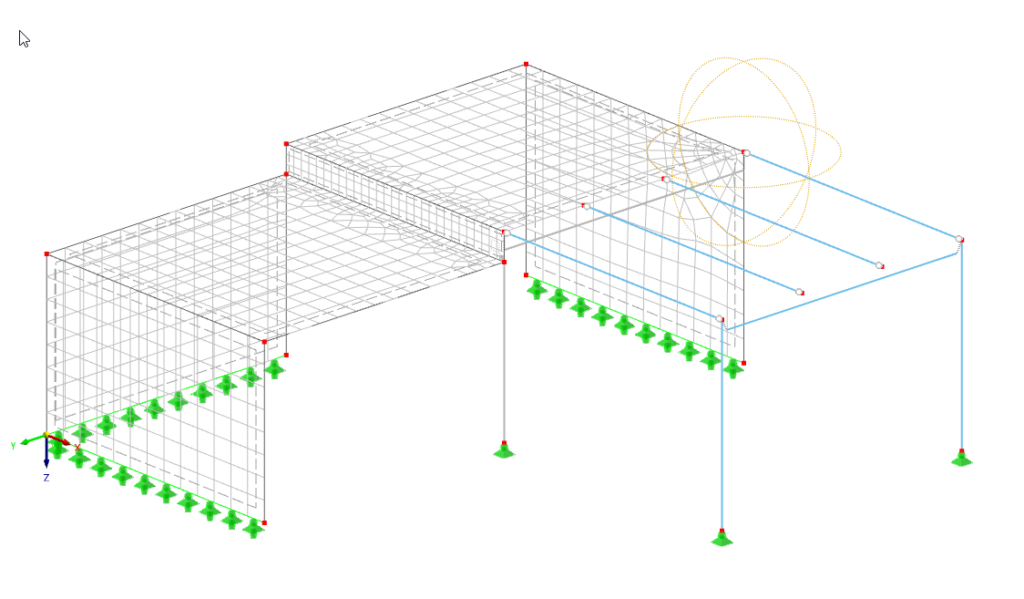

Eindige elementen net met verfijningen
