Steunlijnen

Er zijn ondersteuningen aan de onderzijde van alle muren. Om ondersteuningen toe te wijzen, opent u de map ‘Types voor Lijnen‘ in de navigator en dubbelklikt u op het onderdeel 1 ‘Scharnier’.

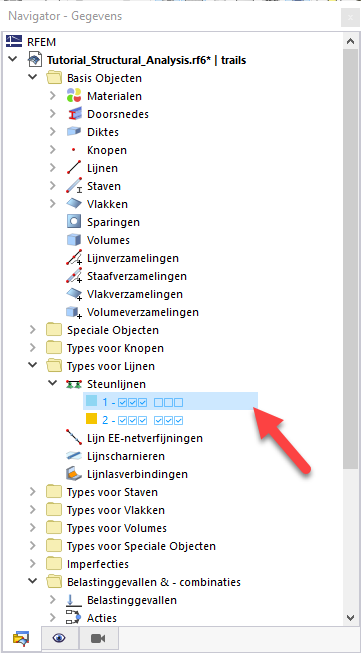

Navigator met voorgedefineerde types voor steunlijnen

Voor een scharnierende ondersteuning worden de translationele vrijheidsgraden beperkt in de richtingen X, Y en Z, zodat de lijn in die richtingen wordt ondersteund. Er is geen roterende ondersteuning rond enige as.

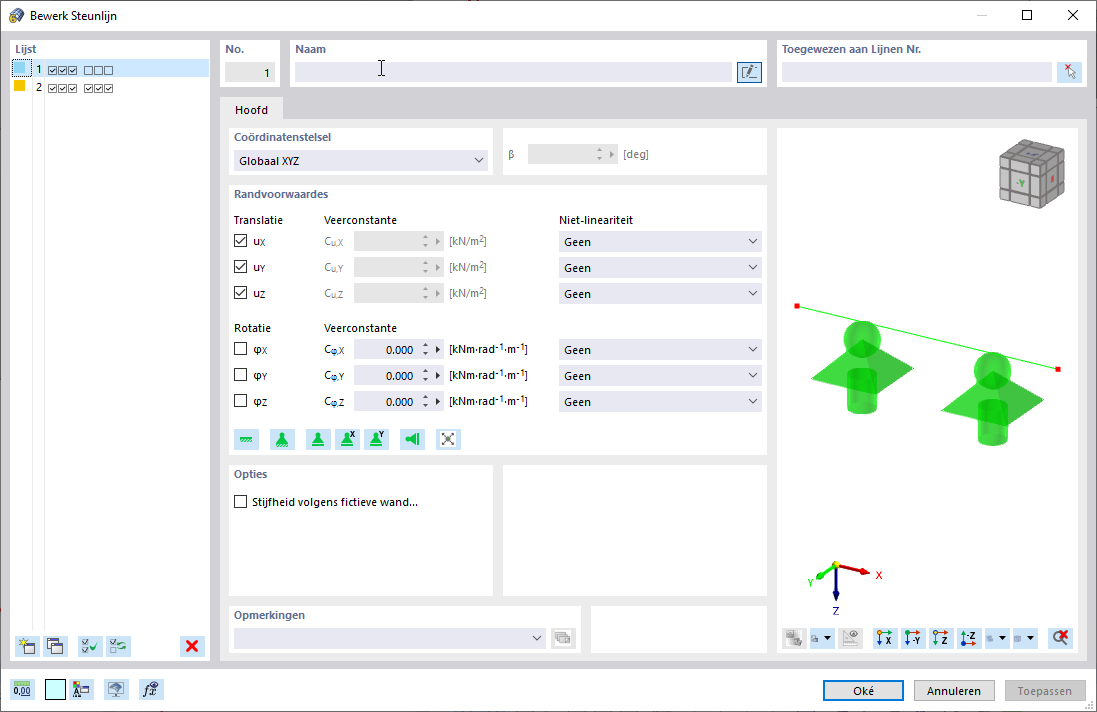

‘Bewerk Steunlijn’ dialoogvenster

Om dit type ondersteuning grafisch aan de onderste lijnen toe te wijzen, klikt u op de knop ‘Selecteer Steunlijn(en) in het Grafische Scherm’.

Steunlijnen Selecteren

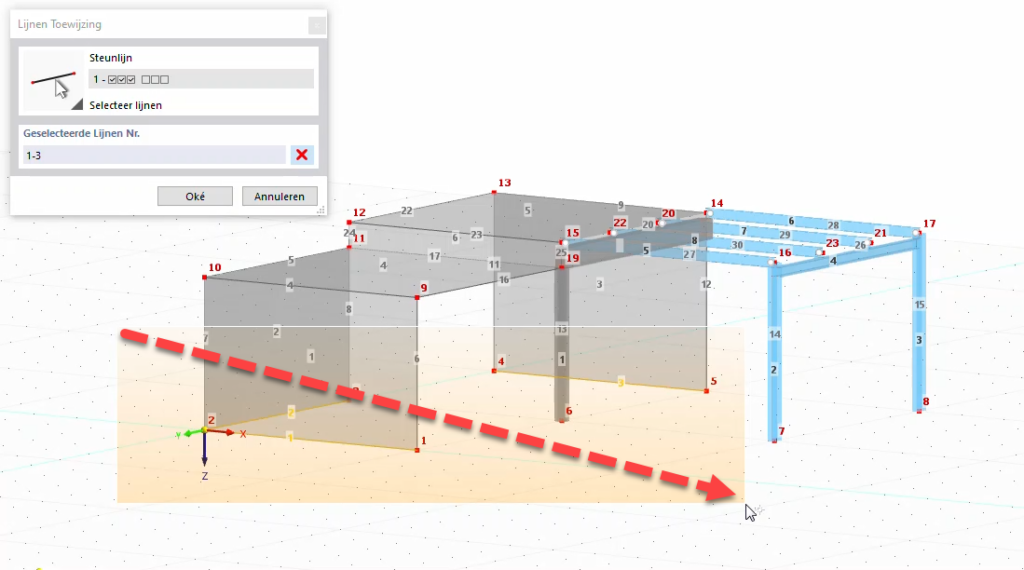

Teken een venster van links naar rechts waarin de onderste lijnen nrs. 1 t/m 3 liggen. Zorg ervoor dat er geen andere lijnen volledig in dit venster staan ​​(draai indien nodig de weergave). Als u de lijnen hebt geselecteerd, klikt u op [Oké].

Controleer of de juiste lijnnummers worden weergegeven in het ‘Geselecteerde Lijnen Nr.’ gebied. Klik op [Oké] om de steunlijnen toe te wijzen.

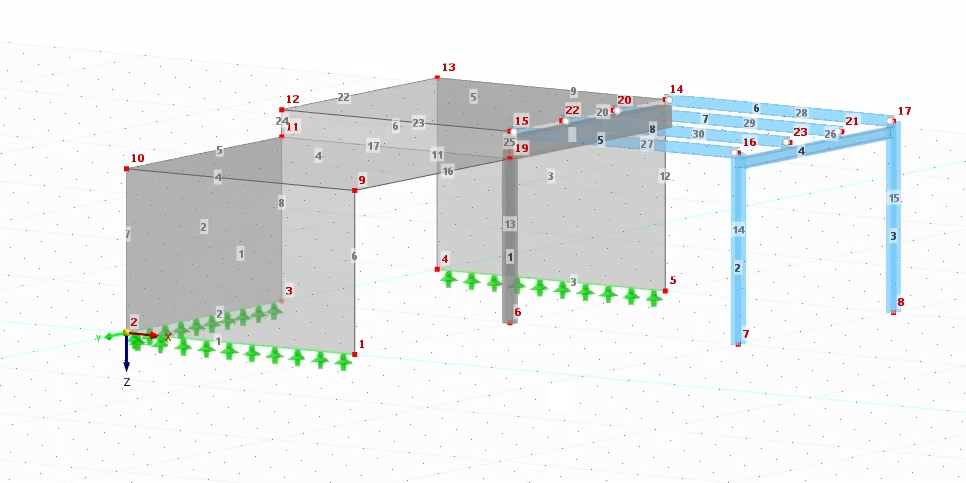

Steunlijnen van wanden
