Het kan moeilijk zijn om de resultaten van complexe modellen te controleren. Met zogenaamde “zichtbaarheid” kunt u alleen die objecten weergeven die u wilt evalueren.
Wanden

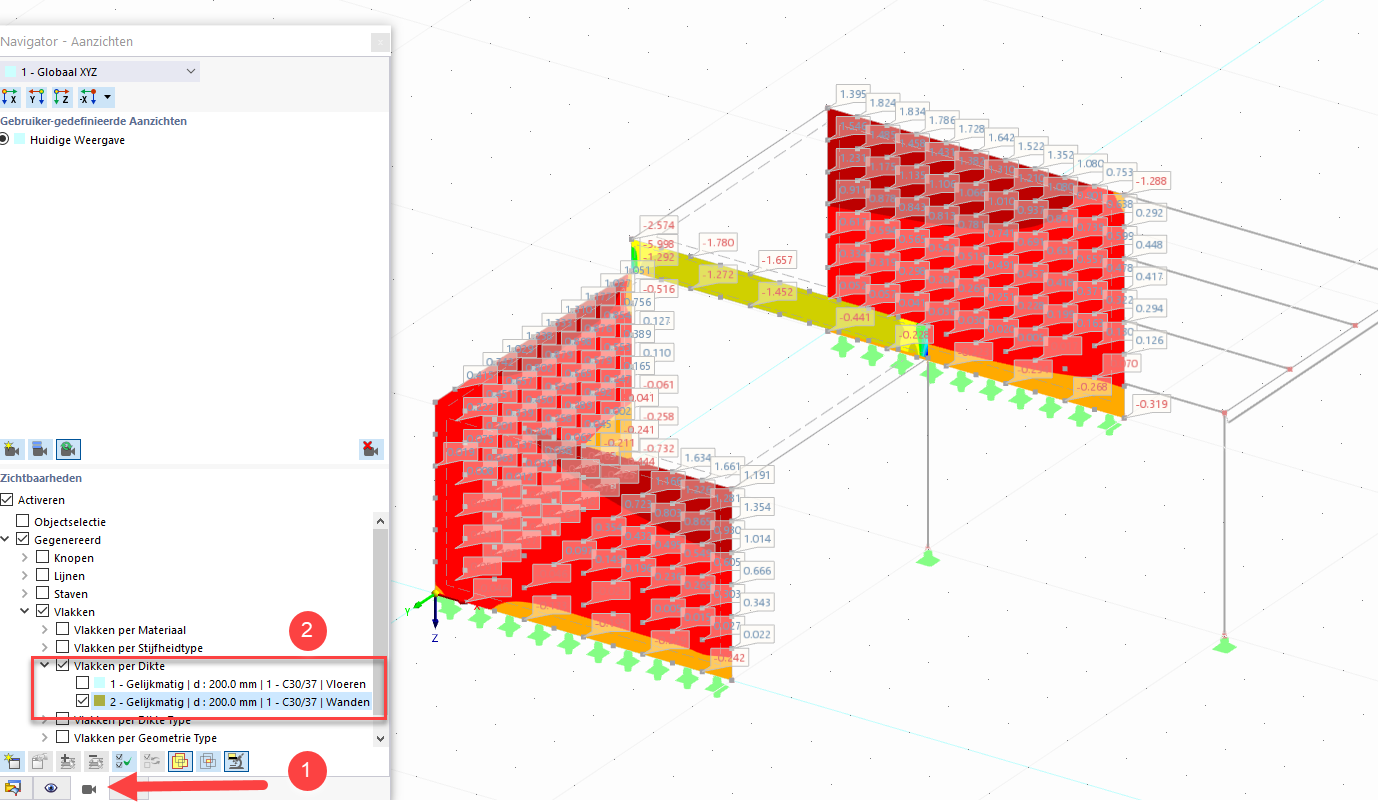

Klik onderaan de navigator op het tabblad ‘Navigator – Weergave‘ om toegang te krijgen tot de ‘Navigator – Aanzichten’ (1).
Op basis van de invoergegevens zijn verschillende zichtbaarheden gecreëerd. Open het onderdeel Vlakken per Dikte en activeer vervolgens de dikte “wandtype”, nr. 2, door het selectievakje (2) in te schakelen.
Hierdoor worden alleen de wandvlakken volledig weergegeven met hun resultaten. Alle andere objecten zijn gedimd.
Platformliggers

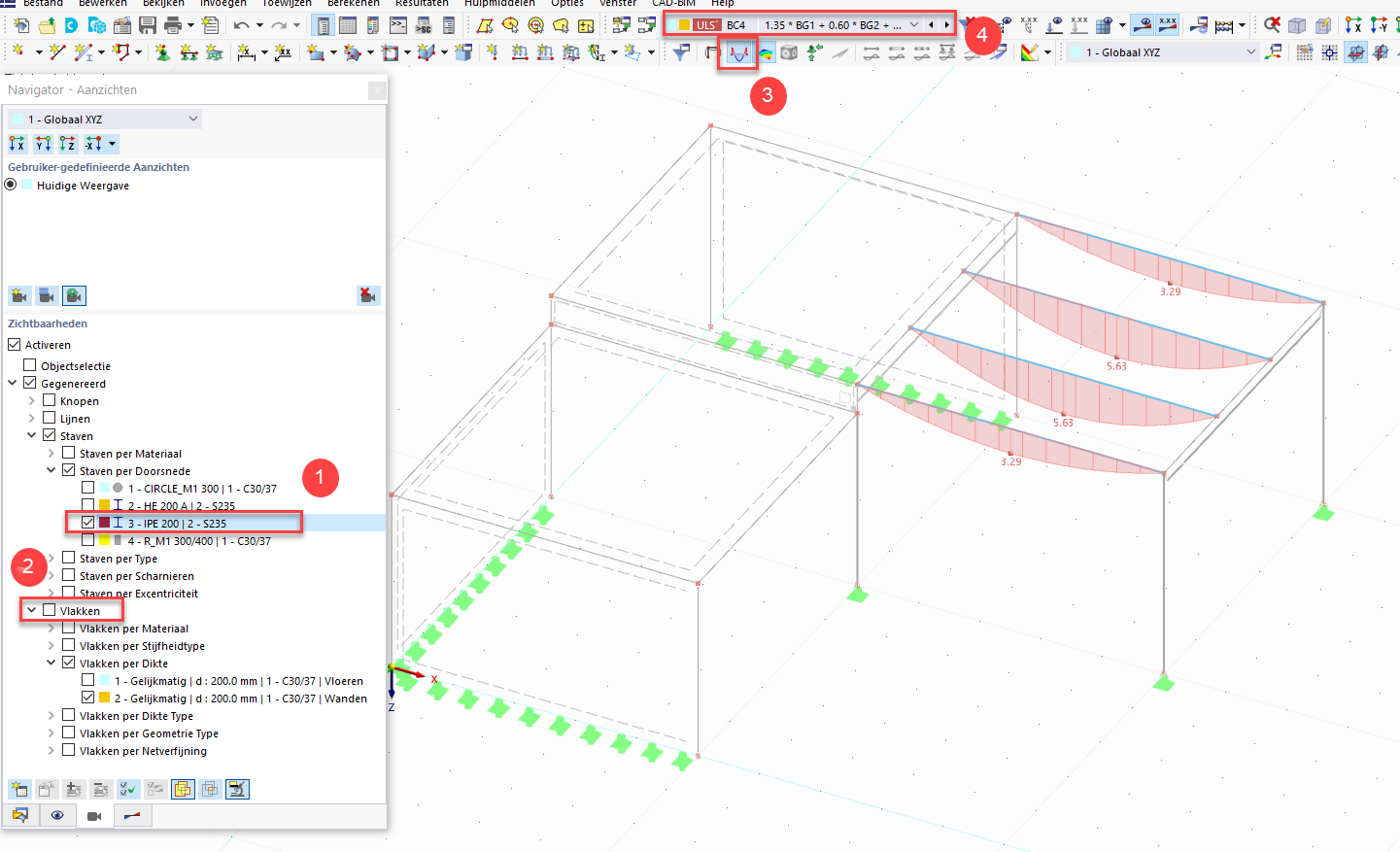

Evenzo kan een zichtbaarheid worden toegepast om uitsluitend de resultaten van de platformliggers weer te geven. Open het onderdeel Staven per Doorsnede en activeer het profiel IPE 200, nr. 3 (1). Schakel vervolgens het onderdeel Vlakken (2) uit.
Klik op de knop [Staafresultaten] op de werkbalk (3) om de snedekrachten van de staven te tonen. Stel vervolgens BC4 (4) in.
